HOIKI日置存儲記錄儀MR6000：工業制造行業產品應用案例
2025-11-10
一、客戶簡介
某制造業客戶，成立超過25年。主要從事汽車零部件、旋轉連接器、自動化設備精密儀器的研發、生產、銷售。公司先后獲得多個企業稱號，擁有科研成果和證書100多項，并與多家國際品牌汽車廠實現了配套。
二、客戶核心需求與痛點
（一）核心測試需求
客戶需記錄導電滑環在特定周期的持續旋轉過程中的電壓（DC），確保其處于規定范圍內，一旦超出規定值，則抓取相應波形。
（二）關鍵痛點
1、監控限制
對于波形的長時間記錄，建議使用存儲記錄儀來進行，主機內具有最高1TB存儲深度 （1 SSD單元配備有256GB、320GB、1TB（只能安裝一款），可根據需要自行選配。），省去了需要工程師在設備旁長時間監控而帶來的不便。
2、信號采集需求

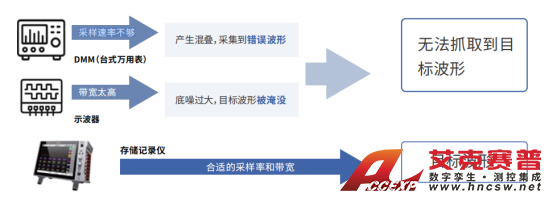

DMM的采樣間隔大，采集到的波形易發生混疊；示波器的帶寬高，產生的底噪會把被測信號淹沒。建議使用存儲記錄儀MR6000搭配U8976高速采樣單元，并自由選擇SSD（U8332/U8333），用電壓線記錄被測物的電壓波形。
三、為什么要使用存儲記錄儀？
四、存儲記錄儀與示波器的差異主要體現在以下方面：
精度 | 分辨率 | 通道數 | 絕緣性能 | 儲存深度 | |
示波器 | 士1%fs.~3% fs. | 8bit (高級型號 16bit) | 4 ch為主(高級型號 8-16 ch) | 通常無高壓絕緣 (需搭配差分探頭) | 單通道可達4GB需頻繁手動保存 |
儲存記錄儀 | 士0.01% rdg士0.0025% fs. | 12-24bit | 模擬32 ch/邏輯 128 ch(模塊化擴展) | 全通道絕緣(最高 DC1000V直接輸入) | 可選1TB SSD+原生 1GB 內存，實時保存 |
五、存儲記錄儀介紹

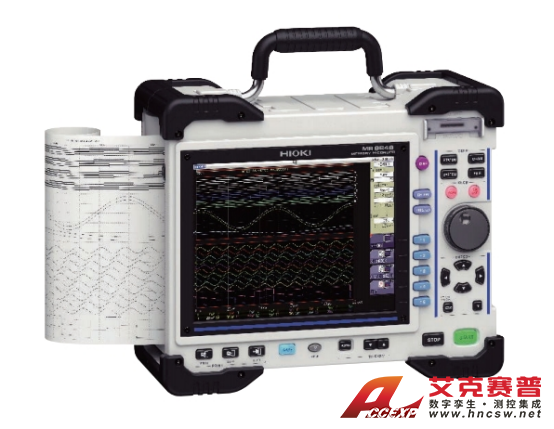

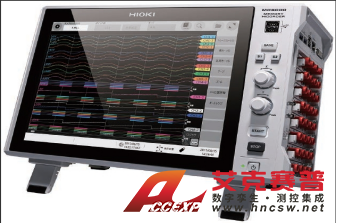

（一）產品：存儲記錄儀MR6000
最高200MS/s采樣率的波形記錄儀，最高分辨率24bit，最大輸入電壓DC 1000 V/AC 700 V。模塊化設計，可安裝8枚測試單元，最大僅模擬32ch~僅邏輯128ch。可選最高1TB的內置SSD，配備觸摸屏及Windows 10系統，操作便捷。
高速模擬單元U8976
搭配存儲記錄儀MR6000使用的模塊化輸入單元。
200MS/s的高速采樣率準確捕捉高速現象，絕緣輸入（對
地AC/DC 1000V），12bit A/D的高分辨率測量。

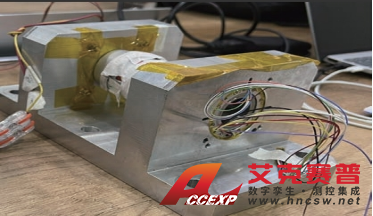

（二）實測回顧
目標波型：200ns
電壓：1.7V
電流：0.5A
滑環轉速：120r/min

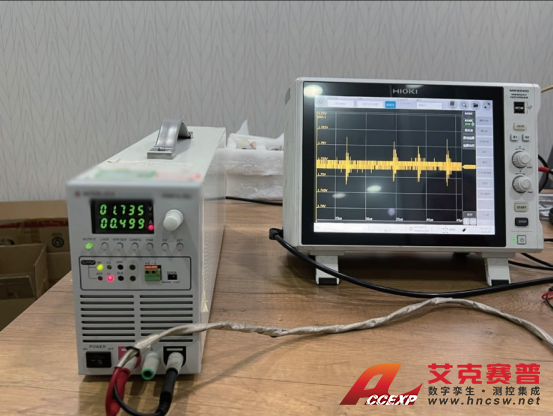

常規微電阻計的測試速度達不到要求，可以使用記錄儀方案進行測試。在DC環境下，可以借助恒 流源為滑環施加恒定的電流，再采集對應電壓，通過被測物的電壓變化趨勢來實現監測。
（三）測試結果

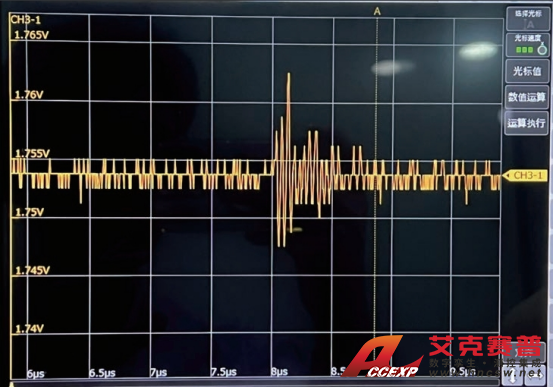

通過持續對滑環施加0.5A的電流，并使滑環保持勻速旋轉，記錄儀在200MS/s的采樣速度下捕捉到了規律出現的波形。該波形 在200ns中發生明顯震蕩，幅值變化約為15μV。經與客戶確認，符合所需要記錄的波形特征，且波形采集效果優于示波器和 DMM。

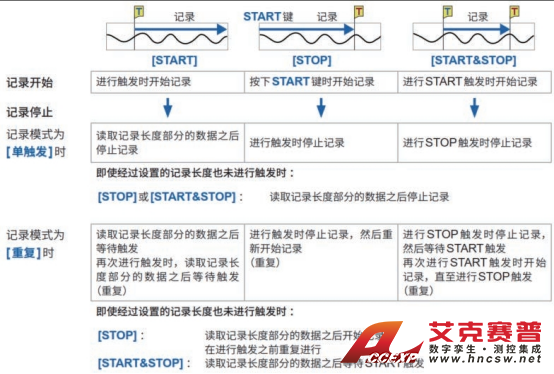

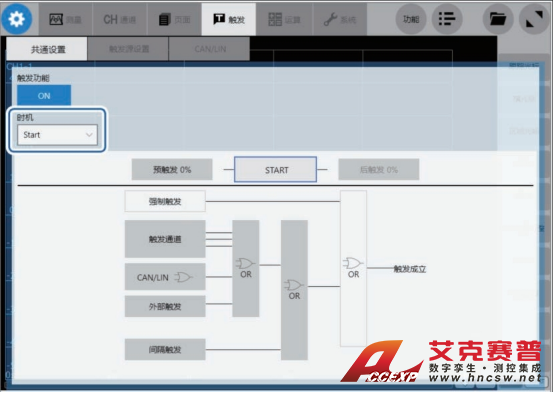

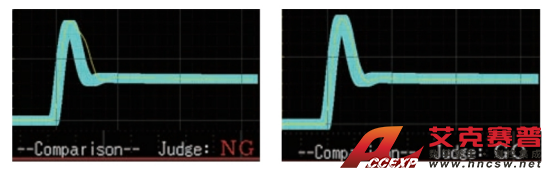

結合觸發功能，可進一步在類似老化試驗中，避免長時間記錄不必要的數據，僅抓取不符合要求的波形，可根據需要設置各類觸發條件。
