Accexp制導、控制半實物仿真解決方案
2017-04-24
Accexp制導、控制半實物仿真解決方案概述:
在傳統的制導、控制系統半實物仿真系統建設中，半實物仿真系統主要用于完成全系統閉環仿真驗證，無法兼顧分系統開環功能、性能仿真測試，也未能考慮批量多次半實物仿真需求，使得投入高成本建設而成的半實物仿真系統功能單一，效率相對低下，費效比低。采用靈活系統架構設計技術實現的制導、控制系統半實物仿真系統解決方案，既可以滿足分系統開環獨立功能、性能測試需要，也可以開展全系統閉環仿真驗證，還可以實現半實物批仿真功能，大大提高系統的費效比。
解決方案:

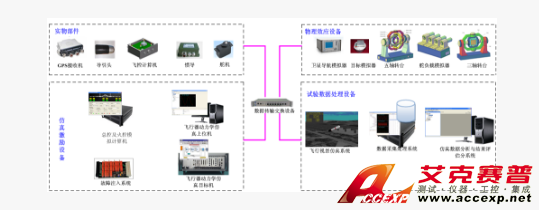

制導、控制系統半實物仿真解決方案先對系統進行合理的功能劃分，然后采用靈活的系統架構設計技術，將各分系統組成進行組織，形成有機的半實物仿真系統，系統功能劃分如下圖所示，主要采用的技術包括：
• 分布式實時仿真技術，支持系統多仿真節點擴展；
• 自動化半實物批仿真管理技術，支持系統自動參數初始化、自動上下電、自動歸零、自動仿真、以及自動進行仿真結果置信度統計等，實現高效批仿真功能；
• 物理仿真建模技術和接口仿真技術，可以實現未具備條件的實物部件的仿真模擬；
• 智能配線矩陣技術，支持仿真件和實物部件的任意切換；
• 實時數據通訊網絡技術，滿足仿真實時數據交互要求。
方案特點
• 采用高性能實時仿真系統，實時性可到微妙級；
• 支持航空、航天、兵器、船舶等領域應用的所有接口，包括422、429、1553、CAN、AD、DA等；
• 支持多種實時操作系統，包括Vxworks、QNX等；
• 分布式實時仿真支持高達20多個仿真節點同時在線仿真，提供外部和內部多種同步機制。
客戶效益
• 根據本解決方案建立的半實物仿真系統，既可以滿足分系統開環獨立功能、性能測試需要，也可以開展全系統閉環仿真驗證，大大提高系統的費效比；
• 提供半實物批仿真功能，支持重復多次自動化批仿真，可比傳統仿真方法節約50%以上仿真時間，大大提高仿真效率。
