艾克賽普 基于復雜整車工況的動力電池系統性能測試解決方案
2023-12-26
基于復雜整車工況的動力電池系統性能測試
艾克賽普基于復雜整車工況的動力電池系統可測試復雜整車工況性能和壽命、測試復雜的工況和電池充放電以及多臺設備聯動管理。
一、 動力電池測試的挑戰
1、貼近復雜整車工況性能和壽命測試
2、復雜的測試工況和電池充放電策略
3、多臺設備的聯動管理和高效的數據管理
二、當前行業內的普遍做法
1、標準的充放電測試
2、BMS HIL功能測試
3、部分實車路試或轉鼓試驗臺
三、艾克賽普動力電池測試系統解決方案實現目標與優勢
實現目標與優勢：在實驗室透過仿真平臺，更加貼近反應電池包在整車車型匹配下的性能狀態
1、電池系統的閉環測試：包括真實電池包+BMS整體系統
2、真實的工況模擬：服務冬標和夏標測試
3、測試條件參數化：車輛模型定制、路譜數據導入，適配不同車型和各種道路
4、極限工況測試：配合虛擬負載，量化其對電池包的風險
四、艾克賽普電池測試系統優勢
1、高電流脈沖測試、貼近實車工況容量、功率+壽命測試
單機可串聯1200V/600V或1500V/750V，0V放電選項，功率共享
<0.02%測量精度(支持多檔），<1ms 0%-100% response time
LinuxRT性能強勁的中位機 1ms精確控采時間，支持整車+場景仿真導入
2、電池測試任務及數據高效管理
工步參數支持值、變量、式子等方式，支持共享變量，支持矩陣查表
支持CSV Excel DAT等多種文件深度檢索、歷史數據+實時數據顯示、Python/VB等自動生成報表
支持多種任務Auto-schedule，工步進度實時監測和多設備管理
3、實現價值：節省測試時間+降低試驗路測車成本+加速車輛上市周期

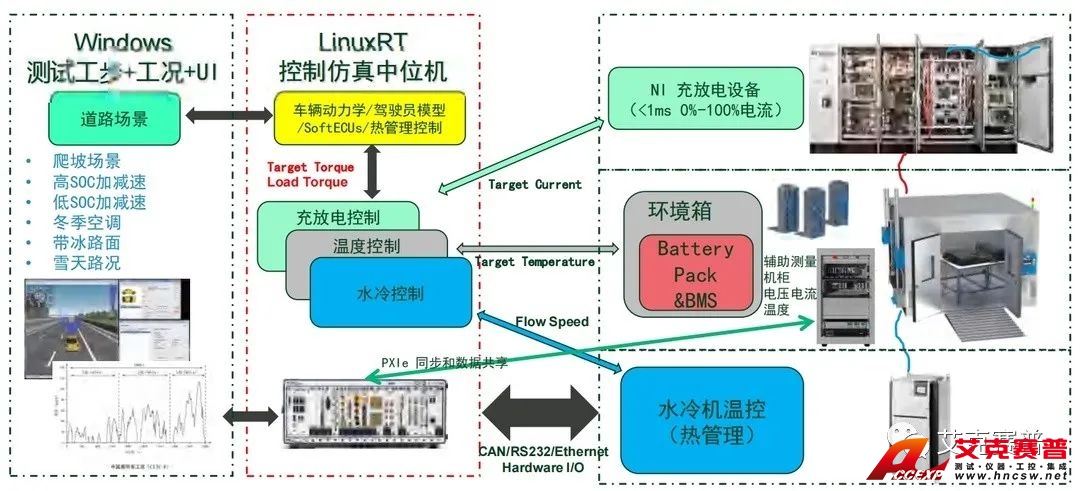

結合整車仿真工況的電池包+BMS性能驗證系統設計挑戰

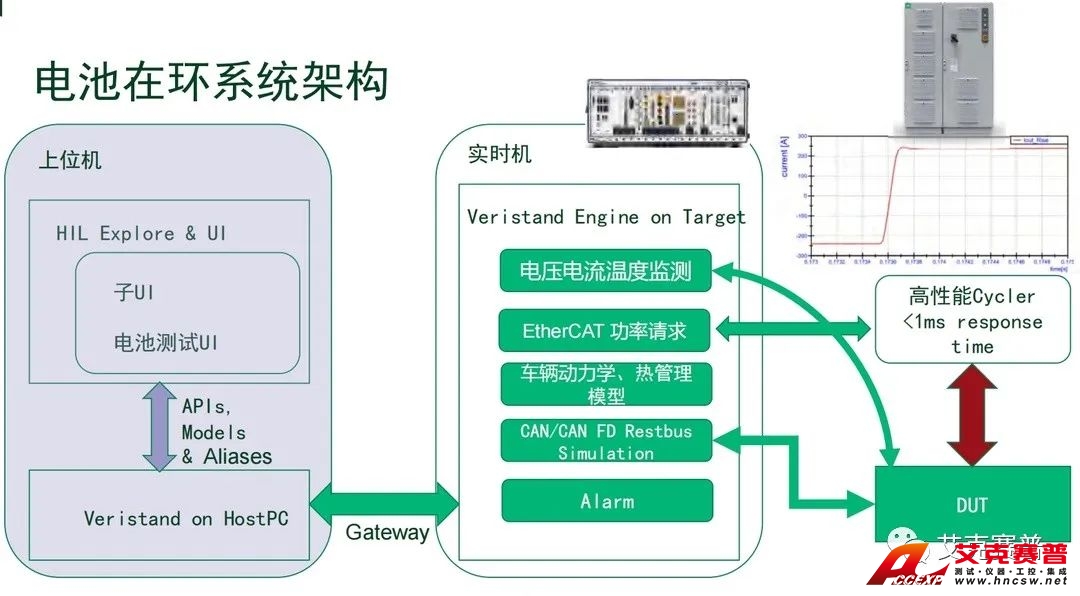

電池在環系統架構

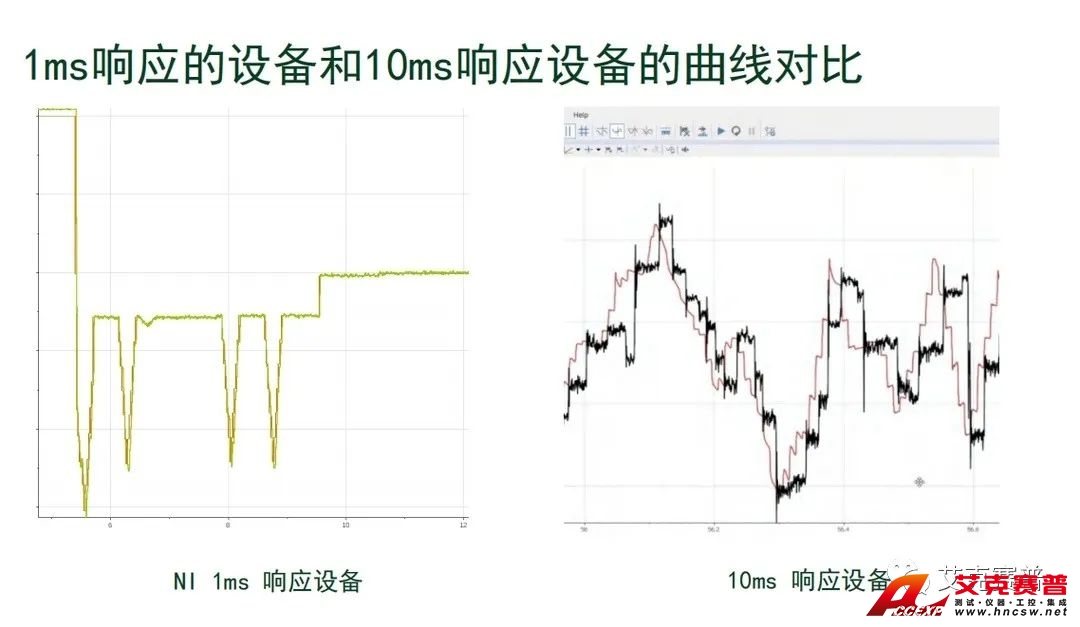

1ms響應的設備和10ms響應設備的曲線對比
系統擴展：電池包+電控+電機三電在環測試

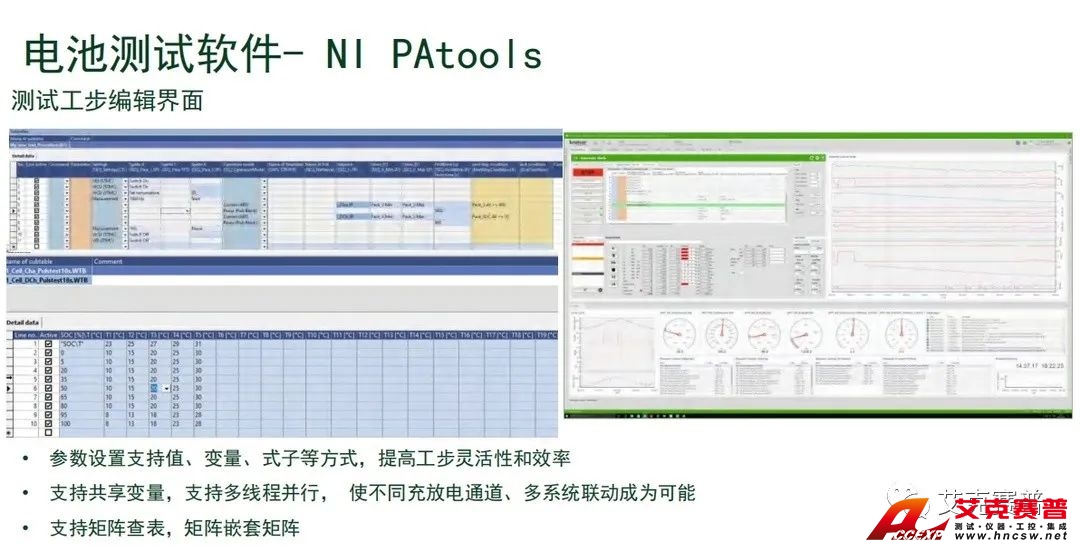

結電池測試軟件- NI PAtools

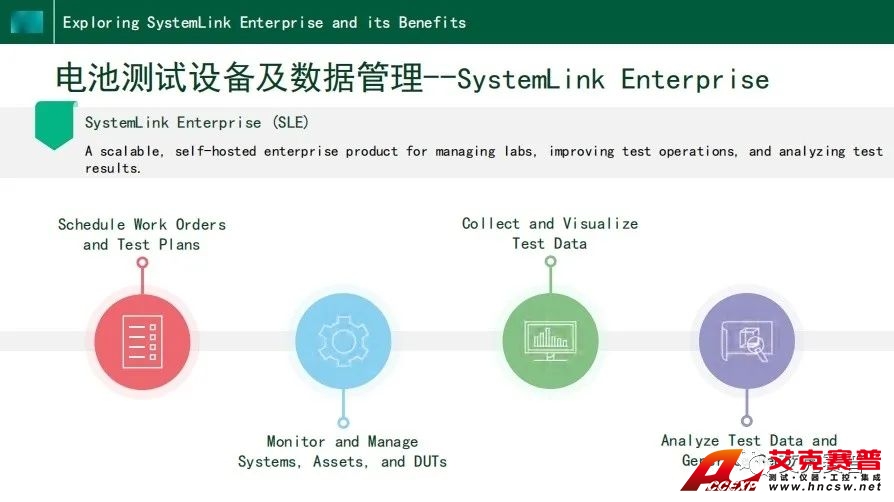

電池測試設備及數據管理--SystemLink Enterprise

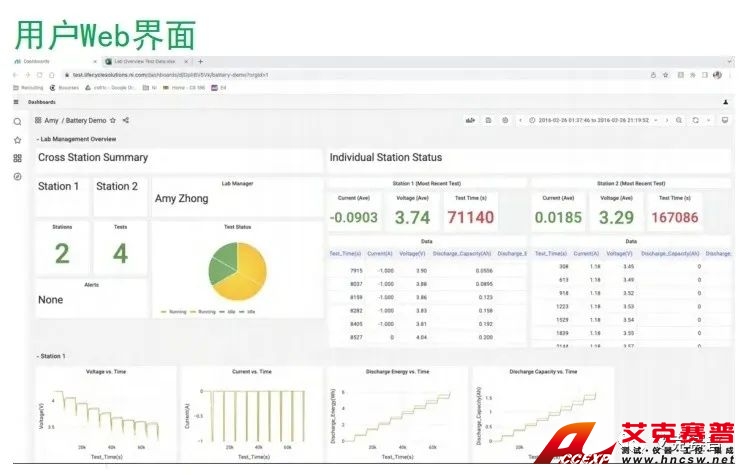

用戶Web界
