安捷倫 90000Q 示波器隆重發售
2012-04-18
這是安捷倫最新推出的Infinium 90000Q示波器宣傳口號“實現真正的刀鋒”。你可以將這款產品理解為刀鋒戰士所用的那把刀，鋒利無比，可以捕捉到最真實最尖端的信號。先看一下這款產品的性能：安捷倫90000 Q 系列實時示波器的最高帶寬突破了 60 GHz 瓶頸，-3dB帶寬高達63GHz，進入微波M波段，同時使用兩個通道的時候，可實現160GSa/s的實時采樣。在同時使用四個通道的時候，每個通道可實現高達33 GHz實時帶寬，80GSa/s實時采樣。
正是支持如此高帶寬，安捷倫才敢稱自己“游走于刀鋒邊緣”。又因為此款產品定義即為四通道同時支持33GHz實時帶寬，所以被命名為Q（Quad）系列,Agilent DSAX95004Q 示波器 , Agilent DSOX96204Q 示波器, Agilent DSAX96204Q 示波器。

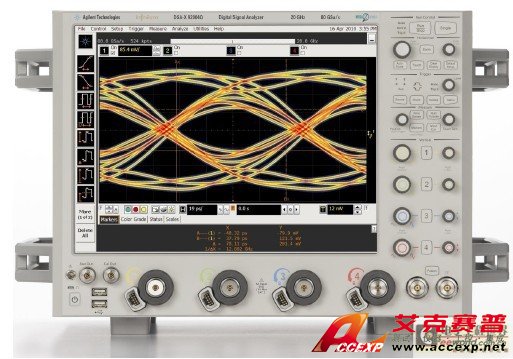

圖：Infinium 90000Q產品大圖
不斷追逐高性能
2008年，90000A系列問世，當時支持2.5G至13GHz帶寬，具有業界最高的存儲深度以及最低的本底噪聲。兩年后，90000X問世，將帶寬提升至33GHz與此同時推出30GHz探頭。而今推出的90000Q又是將帶寬提升了一倍。
圖：Infinium 90000Q全系列產品性能指標
安捷倫科技示波器產品部Infinium部門經理Dave Rishavy表示，90000Q系列產品沿用了磷化銦制程的芯片，沒有做任何改動。目前，安捷倫儀器中采用磷化銦制程的芯片包括前置放大器、觸發電路、采樣保持電路以及探頭放大四部分。
安捷倫研究人員發現，提高測試儀器的帶寬不存在任何問題，關鍵是如何提升采樣率。因此90000Q的升級主要是采集板的升級，由此前的兩塊變成四塊。這樣當只用兩通道時，采樣率是兩塊板累加的80G+80G。通過RealEdge技術以及安捷倫的微波技術，創造出業界最快的實時示波器。
圖：安捷倫引以為豪的RealEdge前端模塊
除了帶寬提高了一倍，在本底噪聲及本底測量抖動底的性能指標上，90000Q也有了領先。本底測量抖動底為75fs，本底噪聲為2mV@33GHz，4mV@63GHz。
抖動減小是示波器中最難的問題之一，因為會隨著海拔、溫度、濕度等變化而變化，對此安捷倫示波器研發中心和安捷倫中央實驗室合作，共同開發內部散熱系統，增加了智能傳感器探頭以及各種物理散熱方法，確保芯片內部達到完全的一致性。
圖：90000Q和其他系列產品眼圖比較，可以看出波形邊緣、抖動及噪音等性能都是最出色的
同時輸入量程方面，安捷倫可以直接支持8V量程，而其他業界同類產品最多僅為1.2V。現在，業界高速接口標準的電壓都超過1V，不得不外接分壓器測量，否則就有損壞示波器的危險，而采用90000Q產品可直接測量，方便安全并且不會存在干擾問題。
90000Q還配有軟件分析包并且支持40路@33GHz系統搭建，可以當做網絡矢量分析儀、雷達寬帶接收機，衛星接收機等。同時Dave還提到安捷倫提供探頭適配器以及離線波形分析軟件，可以支持其他公司的探頭及示波器，這也是安捷倫未來要走的開放之路必經的環節。
由于主芯片沒有改動，因此安捷倫其他90000系列示波器可以升級至63GHz帶寬，不過需要另配接口及采集卡，安捷倫現已提供升級服務，用戶只需要補齊差價并支出相應的手工費即可。
