家用儲能測試的新利器,63800系列交流電子負載
2016-04-09

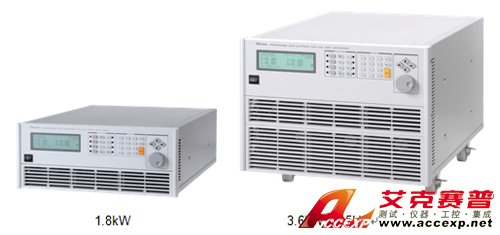

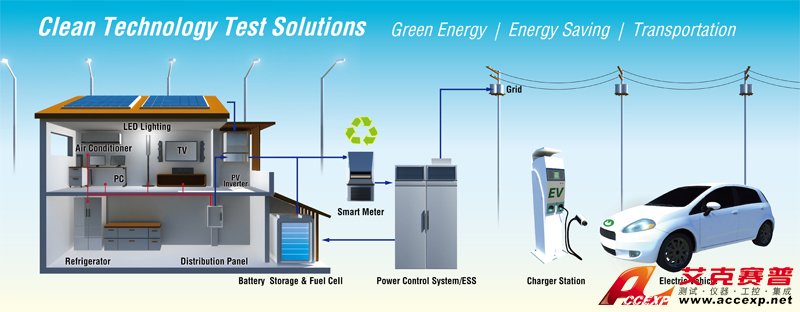

隨著節能減碳的環保概念日益增加，越來越多的智慧型住家(Smart Home)概念被提出，讓「住」能更環保、更節能、更具智慧。在智慧型住家內所提出的概念中，包含能源儲存系統 (Energy Storage System, ESS)、家庭用燃料電池(Fuel cell)，混合式光伏逆變器(Energy Hybrid PV inverter)、雙向充電樁(V2H Charger Station)等。然而，對于這些交流輸出的設備，皆需要一臺精準、可靠的交流電子負載以進行涌浪電流沖擊、系統儲能分析及長時間真實負載模擬測試以利系統穩定性。
市面上琳瑯滿目的交流電子負載中，所具備的操作模式不外乎定電流(CC)、定功率(CP)、定電阻(CR)等模式。致茂電子所研發的63800系列提供RLC整流模式，RLC整流模式是透過高速DSP的運算，模擬真實的RLC負載。
不斷電系統(UPS)、離線型變流器(Off-Grid Inverters)、車用型變流器、交流電源等，其后方所接的電源，如切換式電源(SMPS)、適配器(Adaptor)等電源內部皆有橋式整流的設計。RLC負載模式，正是模擬交流電壓經過橋式整流后，所面對的串聯等效阻抗(Rs)、串聯等效感抗(Ls)、并聯等效容抗(C)與負載(RL)值，模擬更真實的負載電流。

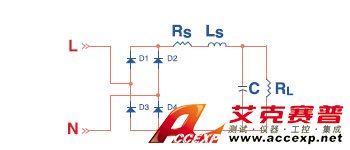

典型橋式整流線路
透過專屬的圖形化操作介面(Softpanel)，可允許使用者外部輸入真實負載變化模擬家庭一日24小時用電狀況，此負載變化的模擬還原可讓光伏儲能系統及ESS裝置進行系統模擬測試，達到光伏發電及儲能電池搭配之最優化。下圖的X軸是時間軸(單位:分)，Y軸是負載的變化(單位:瓦)。

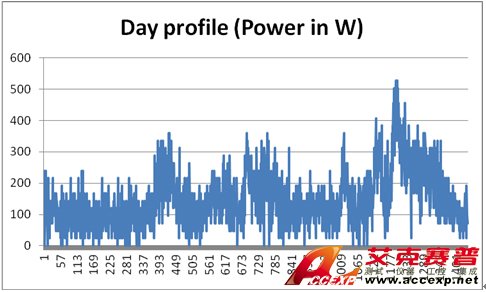

一天的負載變化
除了單相的測試外，63800系列亦可透過三臺交流電子負載，達到三相的拉載。單相并聯5臺可達最大功率22.5kW；三相并聯15臺(每相5臺)可達最大功率67.5kW。
