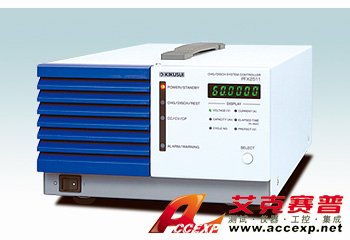

菊水PFX2511充放電系統控制器
申請服務
- 產品介紹
PFX2511是一個高性能充電/放電系統控制器，可以通過將我們的DC電源和電子負載進行組合，進行高精度測量二次電池的充電/放電電壓和電流。PFX2511配備有我們的充電/放電控制和高精密測量技術，這些都是電池特性評估所要求的結合我們的DC電源、電氣負載和PFX2511輕松實現高精度電池測試系統的配置。
菊水PFX2511充放電系統控制器特長
•充電和放電測試系統可以用所選的Kikusui電子負載和DC電源來配置
•適用最大電壓: 60.0000 V/適用最大電流: 50.0000 A
•運行模式: 充電模式 (CC-CV, CC ) /放電模式 (CC, CP, CC 脈沖, CP脈沖)
•配備有電氣輸入/輸出端子、負載開關（路徑開關電路）
•適用于溫度測量
•配備有震動傳感器（自動停止功能）
•包括應用軟件
應用軟件，BPChecker2000基本版（直至2CH）
整個運行可以由應用軟件（標準附件）來管理
標準附件 "BPChecker 2000 Basic Edition;,可以通過測試條件的設定值、進行測試和分析測試結果文件來管理整個運行。此軟件可以控制恒溫室（由ESPEC制造的），并且還適用于用恒溫室進行的同步測試。
菊水PFX2511充放電系統控制器推薦運行環境: CPU: Pentium IV 1GHz或者更高/存儲器512MB或者更多/ Windows 2000 Professional (SP4 + Update Roll up1), Windows XP (SP2或者帶Intel x86的更新版本) 或者Windows Vista (Intel x86,x64) / USB接口 (GPIB接口是控制恒溫室所需要的。)

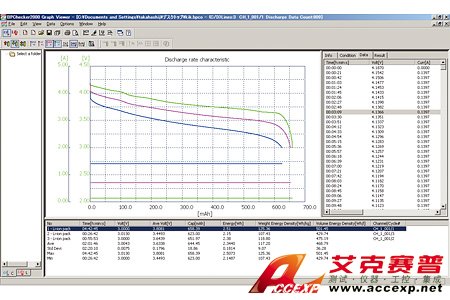

圖示出了充電曲線的重疊圖（放電、充電+放電）。還可以計算平均值、標準偏差、最大或最小值，以及數據分析。

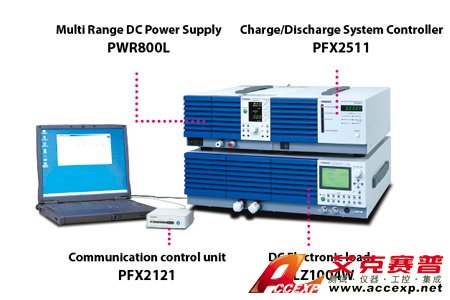

系統構成（例）
上例的系統是充放電系統控制器PFX2511、直流電源PWR800L、電子負荷裝置PLZ1004W的組合。因進行組合的電源、電子負荷裝置不同，外觀、尺寸等有所不同。電腦需要另行準備。此外，通過電腦進行控制時（USB連接），需要有通信控制單元PFX2121。
和直流電源/電子負載裝置組合的注意事項（2010年4月） PFX2511與以下的機種可組合為充放電測試系統?？膳cPFX2511組合的機種都會添有固定的ID編號，本公司確認ID編號和系統測試后會對消費者發放有關證明。如有對以下指定機種以外的要求，請與本公司聯系。
機型ID 充電用電源 放電用電子負荷
5101(M range) PWR800L PLZ1004W
5102(H range) PWR800L PLZ1004W
5103 PWR1600L PLZ1004W x 2
5104 PWR800L PLZ334W
5106 PWR1600L PLZ1004W
5107 PAS10-70 PLZ1004W
5108 PAS20-36 PLZ1004W
5109 PAS20-54 PLZ1004W
5110 PAS40-27 PLZ1004W
5111 PWR800L PLZ164W
Q & A
Q: 用手中現成的設備能否升級？
如果您使用中的直流電源和電子負載是可以組合的機型的話，是可以用PFX2511來構成充放電試驗系統的。
* 關于組合對應機型的詳情，請咨詢本公司
對應機型
直流電源: PWR 系列, PAS 系列
電子負載: PLZ-4W 系列
Q: 如何對系統進行調整和校正？
開始時系統不需要調整。而且，今后只需對PFX2511進行校正。系統的精度由校正體系來得到保證。
陣容
型號 規格
PFX2511 建立新的系統當然不用說，就是以前已經擁有的直流電源與電子負載只要是對象機種，再加上PFX2511即可構成系統。
> 使用說明書(英語)...
PFX2121 控制單元（MAX 120CH）
> 使用說明書(英語)...
選購件 (關聯產品)
OP01-PFX
[PFX2500電池測試系統用選購件] 電壓·溫度計單元(PFX2511選擇)
TL09-PFX
[PFX2500電池測試系統用選購件] OP01-PFX用電壓導線(4電池份兒)
PWR800L
[直流電源PWR系列] 800W, 0 〜 80V/0 〜 50A(80A)更加…
PWR1600L
[直流電源PWR系列] 1600W, 0 〜 80V/0 〜 100A(160A)更加…
PLZ1004W
[電子負載裝置PLZ-4W系列] 1.5 〜 150V, 200A, 1000W,上升時間：10µs（以上升時間換算）的高速響應、裝有各類保護電路、標準安裝有USB接
