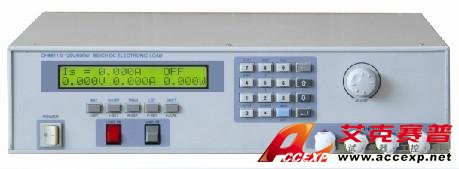

臺灣艾克大功率負載儀
名稱：電子負載
品牌：
型號：
簡介：臺灣艾克大功率負載儀全面仿真感性、阻性、容性負載特性，交流源最佳測試負載；可交直流兩用，具有定電流、定電阻、定功率工作模式。可以模擬定電流、定電阻、電感性以及電容性的負載；電流波形相移（可模擬負載功率因數）在線拉載過程可調節。 ■具有靜態拉...
申請服務
- 產品介紹
臺灣艾克大功率負載儀全面仿真感性、阻性、容性負載特性，交流源最佳測試負載；可交直流兩用，具有定電流、定電阻、定功率工作模式。可以模擬定電流、定電阻、電感性以及電容性的負載；電流波形相移（可模擬負載功率因數）在線拉載過程可調節。
■具有靜態拉載、動態拉載、組測試等拉載模式；
■多種電流波形模擬功能。（交流波形：正弦波、2-8次奇數次諧波、Phase-Gate(門控觸發波) 、Crest-Factor(峰值因數波)）；
■采用32位數字信號處理器（DSP）和高精度14位ADC，使測量精度高，速度快；具有電壓上下限智能判別，超限報警功能（GO/NG功能，GO-通過，NG-不通過）；
■遠程電壓檢測sense輸入接口，可用于精密的電壓檢測，消除大電流時引線時引線壓降引起的電壓測量誤差；
■具有50組記憶功能，可編程實現5組10序列測試；
■風扇轉速依據負載功率自動調整，降低待機噪聲和功耗；
■三臺儀器聯機可組成三相交流電子負載。
專利
《交流電子負載中的快速跟蹤任意波形發生器》
《交流電子負載中的消耗單元》
《積分電路控制的梯形波發生器》
主要功能
■交流負載可編輯多種控制波形
■動態拉載功能
直流工作模式
內置調節器具備6個參數的調節能力。
時間可達10uS-10000mS，兼具上升斜率與下降斜率的調節。
①LOW:低準位電流值
②HIGH:高準位電流值
③RISE:上升斜率
④FALL:下降斜率
⑤T1:高準位拉載時間
⑥T2:低準位拉載時間
交流工作模式
調節器可產生包絡線。同樣具備6個參數的調節能力。
時間可達5mS-10000mS，兼具包絡線上升斜率與下降斜率的調節。
■交流負載可編輯多種控制波形
負載具備4個存貯組，每組可包含10個步驟，串聯最大可達40個步驟，也可分割使用。
測試應用
航空交流發電機測試
交流發電機測試
變壓器測試
交流逆變器測試
UPS電源測試
|
|
16060A | 16060B | 36060A | 236060B | ||
| 工作條件 | 工作電壓 | AC230V±10%，50/60Hz±5% | ||||
| 環境溫度 | 0-40℃ | |||||
| 相對濕度 | 20-90%RH40℃ | |||||
| 拉載輸入范圍 | 最大功率 | 1200W | 2800W | 4200W | 5600W | |
| 最大電壓 | 120V 160 360 360 | |||||
| 最大電流 | 60A | 60A | 60A | 60A | ||
| 工作頻率 | DC、44～440Hz | |||||
| 工作模式 | 定電流模式 | 設置范圍 | 0.1~60A | 0.1~60A | 0.1~60A | 0.1~60A |
| 分辨力 | 10mA | |||||
| 最大允許誤差 | DC/50/60Hz：±（0.5%設定值+0.3%量程） | |||||
| 400Hz：±（1.0%設定值+0.5%量程） | ||||||
| 定電阻模式 | 設置范圍 | 1～400Ω | 1～200Ω | 1～130Ω | 1～100Ω | |
| 分辨力 | 0.1/1Ω | |||||
| 最大允許誤差 | DC/50/60Hz：±（1.5%設定值+0.5%量程） | |||||
| 400Hz：±（1.5%設定值+1.0%量程） | ||||||
| 定功率模式 | 設置范圍 | 10W-1200W | 10W-2800W | 10W-4200W | 10W-5600W | |
| 分辨力 | 1W | |||||
| 最大允許誤差 | DC/50/60Hz：±（1.5%設定值+0.5%量程） | |||||
| 400Hz：±（2%設定值+1.0%量程） | ||||||
| 測量顯示 | 電壓 | 測量范圍 | 0.000～260.0V | |||
| 分辨力 | 100mV | |||||
| 最大允許誤差 | DC/50/60Hz：±（0.5%顯示值+0.1%量程） | |||||
| 400Hz：±（0.5%顯示值+0.1%量程） | ||||||
| 電流 | 測量范圍 | 0.000～60.00A | 0.000～60.00A | 0.000～60.00A | 0.000～60.00A | |
| 分辨力 | 10mA | |||||
| 最大允許誤差 | DC/50/60Hz：±（0.5%顯示值+0.2%量程） | |||||
| 400Hz：±（1.0%顯示值+0.5%量程） | ||||||
| 功率 | 測量范圍 | 10W-1200W | 10W-2800W | 10W-4200W | 10W-5600W | |
| 分辨力 | 1W | |||||
| 最大允許誤差 | DC/50/60Hz：±（1.5%顯示值+0.5%量程） | |||||
| 400Hz：±（2%顯示值+1.0%量程） | ||||||
| 電流波形相移 | 設置范圍 | -90°～ +90° | ||||
| 分辨力 | 1° | |||||
| 電流波形模擬 | 峰值因數設置范圍 | 1.4-5.0 | ||||
| 觸發相移范圍 | 0°-360° | |||||
| 動態特性 | 拉載時間設置范圍 | 5ms~10s | ||||
| 保護功能 | 輸入過電壓、輸入過電流、輸入過功率：105%最大值。過熱保護：85℃ | |||||
| 體積W×H×D（mm） | 482×250×460 | 482×383×460 | ||||
| 重量 | 33 | 43 | 58 | 68 | ||
| 配件 | 選配 | |||||
| 備注 | 1、測試環境條件為23℃±5℃。 | |||||
|
2、在21℃及以下可達到滿功率，在21℃以上，每+1℃，功率-1.2%
|
||||||
