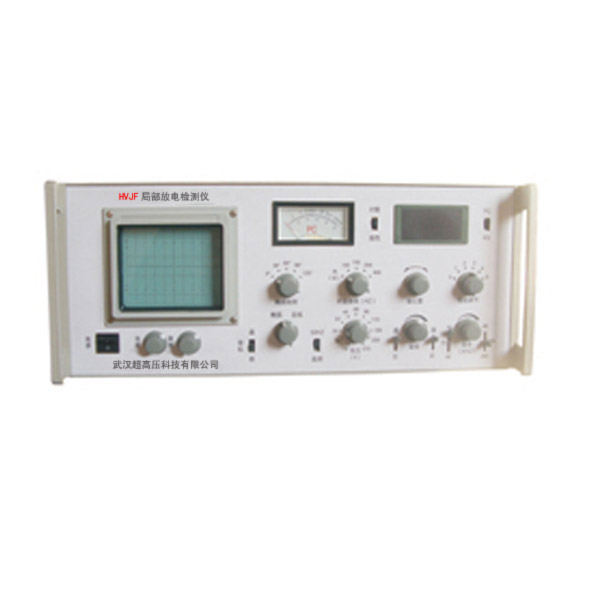

HVJF局部放電檢測儀
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：一．概述： HVJF局部放電測試儀是根據IEC（270）標準，利用脈沖電流法原理研制而成，并滿足GB-7354-87、GB-1207-97、GB-1208-97中關于局部放電測試對測試儀器規定的技術要求。具有靈敏度高、測試的試 品范圍廣，有...
申請服務
- 產品介紹
一．概述：
HVJF局部放電測試儀是根據IEC（270）標準，利用脈沖電流法原理研制而成，并滿足GB-7354-87、GB-1207-97、GB-1208-97中關于局部放電測試對測試儀器規定的技術要求。具有靈敏度高、測試的試
品范圍廣，有高頻橢圓掃描，放電系統動態范圍大，并采用先進的抗干擾組件和獨特的門顯示電路，適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試，可供制造廠、科研部門、電力部門現場使用。
二．技術參數：
1．可測試品的電容范圍：6pF-250uF
2．檢測靈敏度及允許電流（見表1）。
3．橢圓掃描時基
（1）頻率：50、100、150、200、400Hz。
（2）旋轉：以30度為一檔，可旋轉120度。
（3）工作方式：標準-擴展-直線。
（4）高頻時基橢圓可按輸入電壓（13-275V）調至正確大小。
4．顯示單元
采用100×80mm矩形示波管，有亮度與聚集調節旋鈕。
5．放大器
（1）3dB低頻端頻率fL：20、40kHz任選。
（2）3dB低頻端頻率fL：200、300kHz任選。
（3）增益調節：粗調6檔，檔間增益差20±1dB。
（4）細調范圍：>20dB。
（5）正、負脈沖響應不對稱性：<1dB。
