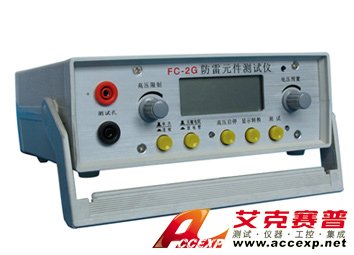

防雷元件測試儀FC-2G
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：防雷元件測試儀FC-2G的產品特性： ●適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。 也可作穩壓、恒流電源, 使用于其它方面。 ●具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高...
申請服務
- 產品介紹
防雷元件測試儀FC-2G的產品特性：
●適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。 也可作穩壓、恒流電源, 使用于其它方面。
●具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高壓自泄放時間小于0.5秒。
●具有自檢功能。
●測量數據由三位半LCD數字顯示,準確度高、可靠性好。
●測量時,可以預先設定量程,并在測量過程中對超量程測試發出聲響提示, 適用于器件分組和檢驗判別。
●選擇連續測量,可以對批量試品進行不間斷測試。
●面板功能簡單,易于操作。
●重量輕,便于攜帶。
防雷元件測試儀FC-2G的產品簡介：
適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。 也可作穩壓、恒流電源, 使用于其它方面。
1.工作原理：
在測量壓敏電阻時，DC/DC變換器在一定的高頻脈沖的驅動下，將12v直流電壓升變為測試壓敏電阻時所需要的直流高壓。在測試放電管時，斜率控制電路控制DC/DC變換器，使其輸出的電壓值在20~1700v內以每秒100v的上升率上升到放電管放電。
2.使用范圍：
適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。
3.產品別稱：
壓敏電阻測試儀、放電管測試儀、防雷器測試儀。
防雷元件測試儀FC-2G的產品參數：
1 壓敏電阻測量
|
技 術 指 標 |
測 量 范 圍 |
工 作 誤 差 |
測 試 條 件 |
|
起始動作電壓U1mA |
0～1700V |
≤±2％±1d |
1mA±5μA |
|
漏電流I0.75U1mA |
0～199.9μA |
≤±2μA±1d |
0.75U1mA≤±2％±1d |
|
技 術 指 標 |
測 量 范 圍 |
工 作 誤 差 |
測試條件 |
|
直流擊穿電壓Vsdc |
20～1700V |
≤±2％±1d |
電壓上升速率100V/S±10% |
3 其它指標
● 絕緣電阻：6MΩ（500V）
● 耐壓：AC 1.5kV 50HZ 1min
● 工作溫度和濕度：0～＋40℃ ≤85％RH
● 儲存溫度和濕度：－10℃～＋50℃ ≤90％RH
● 電源: AC 220V 50Hz
DC 12V 0.5A （芯線＋極）
● 功耗：8W
● 外形尺寸：208mm×190mm×78mm
● 重量：≤1kg
