鼎陽SIGLENT SDG2042X函數/任意波形/信號發生器
名稱：信號發生器
品牌：鼎陽SIGLENT
型號：SDG2042X
簡介：鼎陽SIGLENT SDG2042X函數/任意波形/信號發生器規格參數 帶寬 40 MHz 采樣率 1.2 GSa/s（4X內插） 通道數 2 任意波長度 8 pts ~ 8 Mpts ...
申請服務
- 產品介紹
鼎陽SIGLENT SDG2042X函數/任意波形/信號發生器規格參數 | |
| 帶寬 | 40 MHz |
| 采樣率 | 1.2 GSa/s（4X內插） |
| 通道數 | 2 |
| 任意波長度 | 8 pts ~ 8 Mpts |
| 方波頻率 | 1 μHz ~ 25 MHz |
| 脈沖波頻率 | 1 μHz ~ 25 MHz |
| 垂直分辨率 | 16 bit |
| 最大輸出幅度 | ±10 V |
| 顯示 | 4.3 英寸觸摸顯示屏 , 480 x 272 x RGB |
| 接口 | 標準 : USB Host, USB Device、LAN |
| 選件 : GPIB (USB-GPIB 適配器 ) | |
| 調制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 內置頻率計 | 是 |

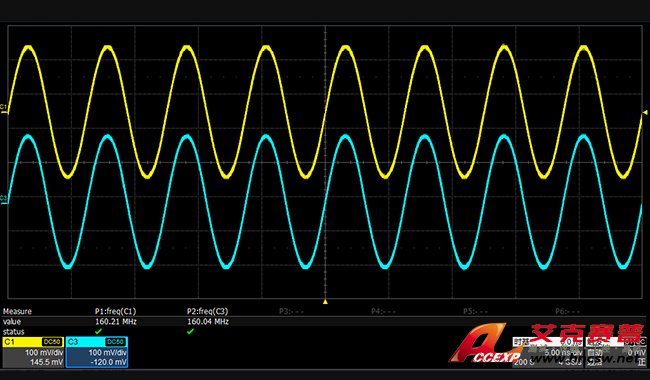

卓越的通道性能
鼎陽SIGLENT SDG2042X函數/任意波形/信號發生器具有等性能隔離雙通道，信號保真度高等特點：
· 最大頻率120 MHz。
· 高頻下，大幅度輸出能力。在20 MHz時依然保持20 V的信號輸出能力
· 底噪低，信噪比高
創新的EasyPulse 技術
DDS方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。鼎陽SIGLENT SDG2042X函數/任意波形/信號發生器采用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
· 脈沖頻率最高可達25 MHz
· 上升和下降時間分別可設置最快可達8.4 ns
· 脈寬精細可調，最小可達16.3 ns
· 占空比低至0.001%
· 低抖動
TrueArb 波形技術
鼎陽SIGLENT SDG2042X函數/任意波形/信號發生器使用了創新的 TrueArb 技術，可克服 DDS 技術產生的抖動和失真。因?yàn)?TrueArb 采用逐點輸出技術，不會遺漏任何波形信息。同時還具體以下優勢：
· 8 Mpts的波形長度，波形細節更精細
· 16 bit的垂直分辨率，信號保真度更高
· 配合標配的 EasyWave 上位機軟件，可生成和輸出客戶所需要的信號
復雜信號生成能力
鼎陽SIGLENT SDG2042X函數/任意波形/信號發生器具有強大的波形生成能力。可以完成各種信號調制，波形掃描，猝發輸出以及信號合成。支持內部、外部和手動等觸發源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多種信號調制
· 支持線性和對數的掃頻方式
· 支持”N循環“和“門控”脈沖串猝發方式
