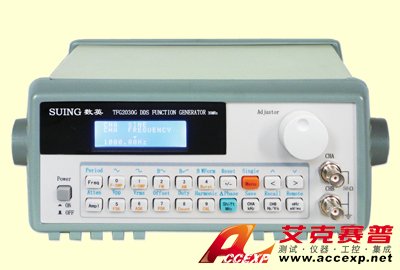

數英TFG2000G DDS函數 信號發生器
名稱：信號發生器
品牌：
型號：
簡介：數英TFG2000G DDS函數 信號發生器主要功能特性： 采用先進的直接數字合成（DDS）技術，雙路獨立輸出 使用晶體振蕩基準，頻率精度高，分辨力高 液晶顯示，中文菜單，操作方便 具有FM、AM、FSK、ASK、PSK多種調制功能 具有頻...
申請服務
- 產品介紹
數英TFG2000G DDS函數 信號發生器主要功能特性：
采用先進的直接數字合成（DDS）技術，雙路獨立輸出
使用晶體振蕩基準，頻率精度高，分辨力高
液晶顯示，中文菜單，操作方便
具有FM、AM、FSK、ASK、PSK多種調制功能
具有頻率掃描、幅度掃描、脈沖串輸出功能
數據存儲與重現
可選配100MHz頻率計數器
可選配GPIB接口，RS232接口，USB接口, RS485接口
機械特性：254mm×115mm×336mm；3.6kg
數英TFG2000G DDS函數 信號發生器主要技術指標：
| 品型號 | TFG2006G | TFG2015G | TFG2020G | TFG2030G | TFG2040G |
|
頻率范圍 (正弦波) |
40μHz～6MHz | 40μHz～15MHz | 40μHz～20MHz | 40μHz～30MHz | 40μHz～40MHz |
波形
波形種類：正弦波，方波，脈沖波，直流
波形長度：3～16k點
振幅度分辨力：10位（包括符號）
采樣率：180 MSa/s
頻率特性
正弦波：40MHz ～40MHz 分辨力：40MHz
40μHz ～1kHz 分辨力：40μHz
方波脈沖波：40MHz～5MHz
準確度：±50ppm±40MHz (18℃～28℃)
正弦波頻譜純度
諧波失真（1Vpp）：-50dBc～-30dBc
總諧波失真（20Vpp）：< 0.5％（DC～20kHz）
方波脈沖波特性：
上升/下降時間<20ns
過沖：<5%
脈沖波占空比：0.1％～99.9％
脈沖寬度：50ns～5s
輸出特性
幅度（高阻負載）
范圍：2mVpp ～20Vpp
分辨力：2mVpp ～20mVpp
準確度（1kHz，＞50mVrms，自動量程）：±設置值的1％± 2mVrms
平坦度 (相對于的1kHz的正弦波,1Vpp) ：±（5％～15％）
偏移（高阻負載,0dB量程）：
范圍：±10V 分辨力：20mV
準確度：±設置值的1％± 20mV
輸出阻抗：50Ω（典型值）
輸出保護：過載限制電流，故障排除后自動恢復輸出
掃描特性
類型：線性頻率掃描，線性幅度掃描
起始頻率/停止頻率：40MHz～40MHz
掃描步進時間：10ms～60s
通道B特性
波形
波形種類：正弦波，方波，三角波，鋸齒波，階梯波等32種波形
波形長度：10～1k點
幅分辨力：8 位（包括符號）
采樣速率：10 MSa/s
頻率特性
正弦波：40MHz～1MHz
準確度：±50ppm±40MHz (18℃～28℃)
輸出特性
幅度（高阻負載）：20mVpp～20Vpp
準確度（1kHz，＞50mVrms）：±設置值的1％± 10mVrms
脈沖串
脈沖串計數：1～65000
觸發頻率：40MHz～500kHz
諧波特性 ：（B通道為A通道的諧波）
諧波次數: 0.1～250.0次（40MHz～1MHz）
AB通道相位差: 0～360 º（10Hz～100kHz）
分辨力：2 º
