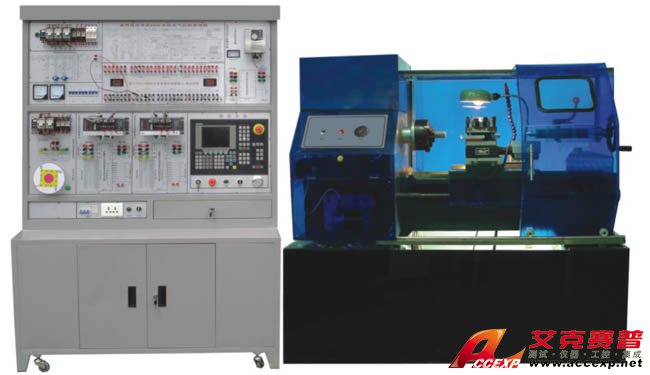

TSI-802TS 數控車床實訓考核裝置
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-802TS 數控車床實訓考核裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職...
申請服務
- 產品介紹
TSI-802TS 數控車床實訓考核裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。TSI-802TS 數控車床實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。TSI-802TS 數控車床實訓考核裝置還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。 使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。TSI-802TS 數控車床實訓考核裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。TSI-802TS 數控車床實訓考核裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
TSI-802TS 數控車床實訓考核裝置產品組成部分
TSI-802TS 數控車床實訓考核裝置是由西門子（SINUMERIK 802C base line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機運行及電機輸入輸出模塊、開關電源以及HY125型教學數控銑床等組成。
| TSI-802TS 數控車床實訓考核裝置可開設的實驗實訓考核項目 |
| 數控銑床 802C 系統操作編程實驗 |
| 主軸變頻單元的運行與故障診斷實驗 |
| 全數字交流伺服電機運行與故障診斷實驗 |
| 數控銑床電氣控制設計與分析實驗 |
| 數控各單元的連接、控制與故障診斷實驗 |
| 低壓電氣元件的原理、性能和接線實驗。 |
| PLC 、編程、接線及在數控機床中的應用 |
| 數控銑床的冷卻與照明及故障診斷實驗 |
| 絲桿螺距誤差補償實驗 |
| 數控銑床故障設計排除考核 28 項 |
| TSI-802TS 數控車床實訓考核裝置規格： | |
| 主軸鉆夾頭裝夾范圍 | 1 － 20mm |
| 主軸轉速范圍 | 200 － 2500rpm |
| 主電動機功率 | 1.5kw |
| 工作臺面積（長 X 寬） | 840mm × 250mm |
| 工作臺三向行程（ X 、 Y 、 Z ） | 450 × 250 × 250mm |
| T 型槽數及寬度 | 3 × 16mm |
| 機床外形尺寸：長 × 寬 × 高 | 130 0 × 120 0 × 2100mm |
| 重量 | 450kg |
