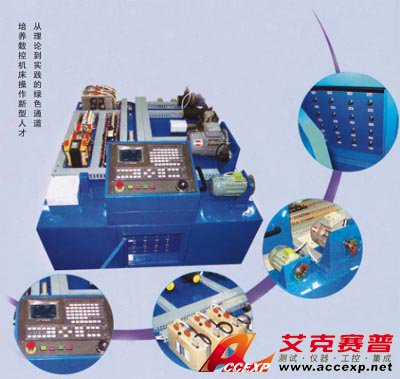

TSI-806型 數控機床操控、維修、組裝實訓示教機
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-806型 數控機床操控、維修、組裝實訓示教機是我公司根據學校實際需求開發的適合數控專業教學的專用實驗設備，其功能全、適應性強，可滿足數控維修、數控電氣設計、故障人為設計、數控機床電氣組裝、機床數控化改造等各項實驗設置。 實驗臺可分...
申請服務
- 產品介紹
TSI-806型 數控機床操控、維修、組裝實訓示教機是我公司根據學校實際需求開發的適合數控專業教學的專用實驗設備，其功能全、適應性強，可滿足數控維修、數控電氣設計、故障人為設計、數控機床電氣組裝、機床數控化改造等各項實驗設置。
實驗臺可分為：開環系統、半閉環系統、閉環系統三種配置，另外還可以選配繪圖十字工作臺，主軸變頻系統、個性化的外觀設計、特殊功能設計、實驗臺網絡控制方案等。
TSI-806型 數控機床操控、維修、組裝實訓示教機實驗臺的特點有：
結構緊湊，體積小，四腳加裝滾輪，便于移動；平面布局,布線簡明,標志清晰,易觀察機床動作及故障診斷；主軸（正反轉，制動），光電編碼器檢測；X，Z軸聯動；四工位回轉電動刀架；冷卻電機；標準工業用電子手輪；X，Z軸手動行程限位，減速回零控制； 20個數控機床常見故障點，便于培養學生的故障診斷、數控機床維修能力；備有完善的電氣電路圖紙、數控電氣布線圖等，適合數控電氣電路原理教學；另外根據目前數控教學的現狀，編有使用本設備進行數控教學實驗《數控原理實驗臺—實驗指導書》；數控實驗教師可以根據學生的水平自行設計不同難度的數控故障點，以此更好的發揮數控教師在教學中的主觀能動性，更好地將教研融于一體；漏電保護功能（電流超過30mA將立即斷電，起到保護作用）。
可選用的數控教學軟件系統有：車床GSK928TC、GSK928TE、GSK980TA、GSK980TD、GSK983T；銑床GSK928MA、GSK980MA 、GSK980MB、GSK980MC。
1、配備GSK980TD系統的數控綜合實驗臺除了具有固定設置的常見的20個故障點外，教師還可以通過系統內置的PLC進行故障點設置，設置故障時使用梯形圖進行操作，不必要學習復雜的C語言；
2、配備GSK983T系統的數控綜合實驗臺除了具備以上功能外，還可以安裝光柵尺配置成閉環控制系統。
3、本系列數控原理示教機可以實現以下實驗（不同的驅動軟件配置能實現不同功能）：
(1)數控機床電氣電路設計、實驗、安裝；
(2)數控機床電腦系統故障判斷及維修；
(3)數控機床電路故障判斷及維修；
(4)數控機床故障研究、設計及實驗；
(5)數控系統的原理和組成；
(6)數控系統連接與調試；
(7)數控系統參數、診斷參數設置與調整；
(8)數控機床代碼編程、參數編程（GSK928TA、GSK928MA）、宏程序編程(GSK980TA)；
(9)步進電機驅動系統的構成、調整及使用；
(10)交流伺服系統的構成、調整及使用；
(11)變頻調速系統構成、調整及使用；
(12)數控機床主要功能測試與調試；
(13)電腦與數控系統通過RS232接口進行CNC通訊功能測試、調試等。
