首頁 > 產品展示 > 其他 > 儀器附件及傳感器 >

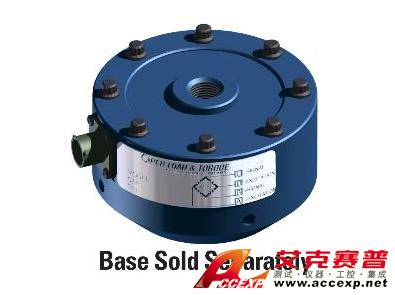

美國PCB 1203-13A薄型L＆T稱重傳感器

名稱：儀器附件及傳感器

品牌：

型號：

簡介：美國PCB 1203-13A薄型L＆T稱重傳感器額定容量2000 lbf，50％過載保護，2mV / V輸出5 / 8-18 UNF-2B螺紋，PTO2E-10-6P連接器。

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

美國PCB 1203-13A薄型L＆T稱重傳感器額定容量2000 lbf，50％過載保護，2mV / V輸出5 / 8-18 UNF-2B螺紋，PTO2E-10-6P連接器。

美國PCB 1203-13A薄型L＆T稱重傳感器參數：

-測量范圍：2000 lbf（8896 N）

-尺寸-直徑：4.12英寸（104.6毫米）

-尺寸-高度：6.50英寸（63.5毫米）

-電氣接頭：PT02E-10-6P

性能
測量范圍	2000磅力	8896 N	[2] [4]
靈敏度（±10％）（RO）	2.0毫伏/伏	2.0毫伏/伏	[1] [3]
非線性	≤0.04％FS	≤0.04％FS	[2] [5]
磁滯現象	≤0.03％FS	≤0.03％FS	[2] [5]
不可重復性	≤0.01％RO	≤0.01％RO	[3] [5]
蠕變（20分鐘內）	0.025％	0.025％	[5]
靜態誤差帶	≤0.04％FS	≤0.04％FS	[2] [5]
偏心負載靈敏度	0.25％/英寸	0.25％/ 25.4毫米	[5]
共振頻率	5.5 kHz的	5.5 kHz的
側向負荷靈敏度	0.25％/英寸	0.25％/ 25.4毫米	[5]
環境因素
過載極限	3000磅力	13千牛
負載極限（側力，F X或F Y）	1000磅力	4448 N	[6]
負載極限（彎曲力矩，M X或M Y）	1000磅力	113牛頓米	[6]
負載極限（軸向扭矩，M Z）	1000磅力	113牛頓米	[6]
溫度范圍（工作）	-65至+200°F	-54至+93°C
溫度范圍（補償）	+15至+115°F	-9至+46°C
溫度對輸出的影響（最大）	±0.0008％讀數/°F	±0.0018％讀數/°C	[7]
溫度對零平衡的影響（最大）	±0.0008％FS /°F	±0.0018％FS /°C	[7]
電的
橋電阻	350歐姆	350歐姆	[1]
勵磁電壓（推薦）	10伏直流電	10伏直流電	[8]
絕緣電阻	> 5K歐姆	> 5K歐姆
零余額	±1％RO	±1％FS	[3]
輸出極性	+張力	+張力
物理
尺寸-高度	2.50英寸	63.5毫米	[9]
尺寸-直徑	4.12英寸	104.6毫米	[9]
重量	6.4磅	2.9公斤
安裝螺紋	5/8-18 UNF-3B	沒有等同的指標
筑屋材料	彩繪鋼	彩繪鋼
感應元件	應變計	應變計
安裝扭矩	200磅力	23牛頓米
滿量程撓度	0.001英寸	0.03毫米
電連接器	PT02E-10-6P	PT02E-10-6P
