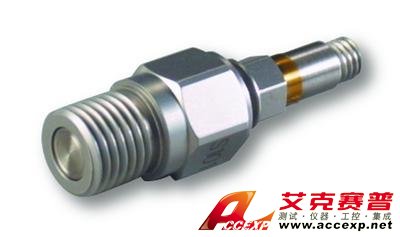

美國PCB 102B16壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 102B16壓力傳感器是系列113B的接地隔離版本。這些傳感器具有與113B系列相同的所有功能和優點，以及隔離帶來的額外好處，有助于防止接地環路問題。該系列可以容納可選的燒蝕涂層（前綴：CA），以保護隔膜在閃蒸溫度應用中免受熱沖...
申請服務
- 產品介紹
美國PCB 102B16壓力傳感器是系列113B的接地隔離版本。這些傳感器具有與113B系列相同的所有功能和優點，以及隔離帶來的額外好處，有助于防止接地環路問題。該系列可以容納可選的燒蝕涂層（前綴：CA），以保護隔膜在閃蒸溫度應用中免受熱沖擊。
美國PCB 102B16壓力傳感器，高頻ICP®壓力傳感器，100 psi，50 mV / psi，3 / 8-24 mtg thd，加速度。comp。，接地隔離
美國PCB 102B16壓力傳感器參數：
- 測量范圍：100 psi（689.4 kPa）
- 靈敏度：（±5mV / psi）50 mV / psi（7.25 mV / kPa）
- 低頻響應：（-5％）0.5 Hz
- 共振頻率：> = 500 kHz（> = 500 kHz）
- 電氣連接器：10-32同軸插孔
- 重量：0.50盎司（14.3克）
美國PCB 102B16壓力傳感器特點:
- 快速，微秒響應時間
- 諧振頻率≥500kHz
- 在高靜壓水平下測量小的壓力變化
- 堅固耐用的固態結構
美國PCB 102B16壓力傳感器使用提示：
- 接地隔離可防止50/60 Hz噪聲和接地環路
- 燒蝕涂層選件“ CA”可用于防閃光
| 美國PCB 102B16壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 100磅/平方英寸 | 689.4千帕 | |
| 有用的超量程（用于±10V輸出） | 200磅/平方英寸 | 1378.8千帕 | [3] |
| 靈敏度（±5 mV / psi） | 50毫伏/磅 | 7.25毫伏/千帕 | |
| 最大壓力（靜態） | 1000磅/平方英寸 | 6895千帕 | |
| 解析度 | 1磅/平方英寸 | 0.007千帕 | [2] |
| 共振頻率 | ≥500kHz | ≥500kHz | |
| 上升時間（反映） | ≤1.0µs | ≤1.0µs | |
| 低頻響應（-5％） | 0.5赫茲 | 0.5赫茲 | |
| 非線性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.002psi /克 | ≤0.0014kPa /（m /s²） | |
| 溫度范圍（工作） | -100至+275°F | -73至+135°C | |
| 溫度靈敏度 | ≤0.03％/華氏度 | ≤0.054％/攝氏度 | [2] |
| 最高閃光溫度 | 3000°F | 1650°攝氏度 | |
| 最大沖擊 | 20000克/包 | 196000 m /s²包 | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥1.0秒 | ≥1.0秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 電氣隔離 | 100000000歐姆 | 100000000歐姆 | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 膜片 | 因瓦 | 因瓦 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 0.50盎司 | 14.3克 |
|
