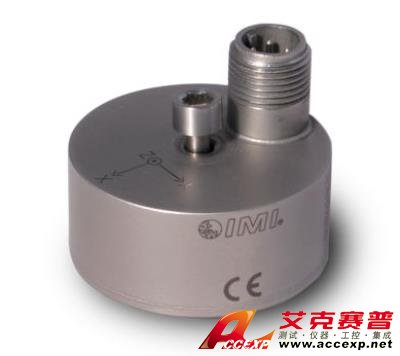

美國PCB 6630A91三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 6630A91三軸加速度傳感器用于測量兩個或三個運動平面中的振動。 美國PCB 6630A91三軸加速度傳感器、三軸工業陶瓷剪切ICP®加速度，100 mV / g，2至7k Hz，頂部出口，4-pin M12連接，...
申請服務
- 產品介紹
美國PCB 6630A91三軸加速度傳感器用于測量兩個或三個運動平面中的振動。
美國PCB 6630A91三軸加速度傳感器、三軸工業陶瓷剪切ICP®加速度，100 mV / g，2至7k Hz，頂部出口，4-pin M12連接，三軸掃頻ISO 17025認證校準
美國PCB 6630A91三軸加速度傳感器參數：
- 靈敏度：（±10％）100 mV / g（10.2 mV /（m /s²））
- 測量范圍：±50 g（±490.5 m /s²）
- 感應元件：陶瓷
- 頻率范圍：（+/- 3dB）120至600000 cpm（2至10000 Hz）
- 電氣連接位置：頂部
- 重量：4.22盎司（119.7克）
| 美國PCB 6630A91三軸加速度傳感器性能 | |||
| 靈敏度（±10％） | 100毫伏/克 | 10.2 mV /（m /s²） | [1] |
| 測量范圍 | ±50克 | ±490.5 m /s² | |
| 頻率范圍（+/- 3 dB）（z軸） | 120至600000 cpm | 2至10000 Hz | [2] [4] |
| 頻率范圍（+/- 3 dB）（x或y軸） | 120至420000 cpm | 2至7000 Hz | |
| 非線性度 | ±1％ | ±1％ | [3] |
| 寬帶分辨率（1至10000 Hz） | 560微克 | 5694 µm /秒2 | [5] |
| 共振頻率 | 1020千米 | 17 kHz | [5] |
| 橫向靈敏度 | ≤7％ | ≤7％ | |
| 環境方面 | |||
| 過載極限（沖擊） | 5000克包 | 490550 m /s²包 | |
| 溫度范圍 | -40至+250°F | -40至+121°C | |
| 溫度響應 | 見圖表 | 見圖表 | [5] |
| 外殼等級 | IP68 | IP68 | |
| 電的 | |||
| 建立時間（偏差的1％以內） | ≤3.0秒 | ≤3.0秒 | |
| 放電時間常數 | ≥0.1秒 | ≥0.1秒 | |
| 勵磁電壓 | 18至28 VDC | 18至28 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <350歐姆 | <350歐姆 | |
| 輸出偏置電壓 | 8至12 VDC | 8至12 VDC | |
| 頻譜噪聲（10 Hz） | 40 µg /√Hz | 392（µm / sec 2）/√Hz | [5] |
| 頻譜噪聲（100 Hz） | 10 µg /√Hz | 98.1（µm / sec 2）/√Hz | [5] |
| 頻譜噪聲（1 kHz） | 6 µg /√Hz | 58.9（µm / sec 2）/√Hz | [5] |
| 電氣隔離 | > 100000000歐姆 | > 100000000歐姆 | [6] |
| 電氣保護 | RFI / ESD | RFI / ESD | |
| 物理 | |||
| 尺寸-直徑 | 1.49英寸 | 37.9毫米 | |
| 尺寸-高度 | 1.23英寸 | 31.3毫米 | |
| 重量 | 4.22盎司 | 119.7克 | [5] |
| 安裝 | 通孔 | 通孔 | |
| 安裝扭矩（通過螺栓） | 2至5英尺磅 | 2.7至6.8 N-cm | |
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 剪力 | 剪力 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | M12，4針 | M12，4針 | |
| 電氣連接位置 | 最佳 | 最佳 | |
| 電氣連接（引腳1） | X軸 | X軸 | |
| 電氣連接（引腳2） | Y軸 | Y軸 | |
| 電氣連接（引腳3） | Z軸 | Z軸 | |
| 電氣連接（引腳4） | 地面 | 地面 |
|
