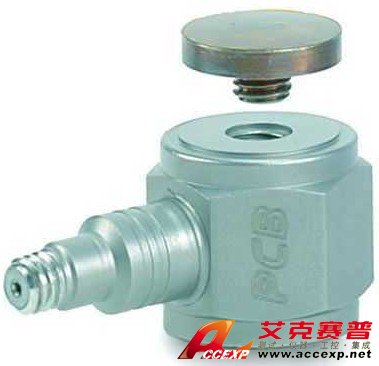

美國PCB 224B 力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 224B 是PCB壓電公司生產的力傳感器。美國PCB 224B 力傳感器是一款高量程的傳感器，適用于材料強度試驗、跌落測試、塑料試驗等。 石英鏈型力傳感器（力鏈） 高量程 ICP 型參數 單位 222B 223B 224B 22...
申請服務
- 產品介紹
美國PCB 224B 是PCB壓電公司生產的力傳感器。美國PCB 224B 力傳感器是一款高量程的傳感器，適用于材料強度試驗、跌落測試、塑料試驗等。
| 石英鏈型力傳感器（力鏈） | |||||||
| 高量程 | |||||||
| ICP 型參數 | 單位 | 222B | 223B | 224B | 225B | 226B | 227B |
| 量程：壓縮 | N | 27,000 | 55,000 | 110,000 | 150,000 | 200,000 | 220,000 |
| 拉伸 | N | 11,000 | 18,000 | 35,000 | 55,000 | 90,000 | 130,000 |
| 最大受力：壓縮 | N | 30,000 | 70,000 | 140,000 | 200,000 | 250,000 | 300,000 |
| 拉伸 | N | 12,000 | 20,000 | 45,000 | 70,000 | 110,000 | 170,000 |
| 分辨率 | N rms | 0.9 | 1.8 | 2.7 | 0.45 | 2 | 4.5 |
| 靈敏度 | mV/ N | 0.2 | 0.09 | 0.05 | 0.031 | 0.025 | 0.022 |
| 諧振線性 | %FS | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 放電時間常數 | sec | ≥2,000 | ≥2,000 | ≥2,000 | ≥2,000 | ≥2,000 | ≥2,000 |
| 高頻 | Hz | 12,000 | 10,000 | 8,000 | 6,000 | 5,000 | 4,000 |
| 低頻（-5%） | Hz | 0.0003 | 0.0003 | 0.0003 | 0.0003 | 0.0003 | 0.0003 |
| 接頭 | 10-32 | ||||||
| 溫度范圍 | ℃ | -54 ∼ +121 | |||||
| 重量 | gm | 58 | 120 | 246 | 412 | 907 | 2,353 |
| 選項 | |||||||
| 公制安裝螺紋 | M10 × 1.0 | M12 × 1.25 | M16 × 1.5 | M20 × 1.50 | M24 × 1.50 | M30 × 2.0 | |
| 注：M224B∼M227B提供一條型號為004B03的3英尺堅固電纜（5/16-32至BNC接頭） | |||||||
