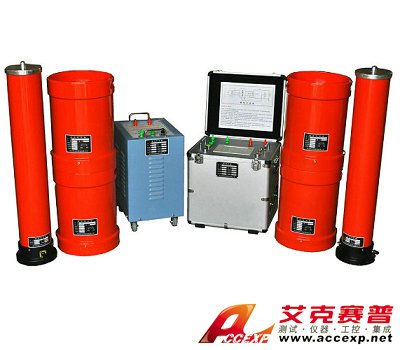

ACCEXP-DFXZ 變電站交流耐壓諧振裝置
名稱：高壓電力測試儀
品牌：
型號：
簡介：ACCEXP-DFXZ 變電站交流耐壓諧振裝置主要針對500KV以下變電站一次電氣設備交流耐壓試驗設備設計制作.可按規定滿足變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備交流耐壓試驗。根據220V以及以下變電...
申請服務
- 產品介紹
ACCEXP-DFXZ 變電站交流耐壓諧振裝置主要針對500KV以下變電站一次電氣設備交流耐壓試驗設備設計制作.可按規定滿足變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備交流耐壓試驗。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流初來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
ACCEXP-DFXZ產品特性:
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相 220V或是三相380V輸入電源通用，方便現場取電。
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
ACCEXP-DFXZ產品參數技術參數：
1、工作電源：220V/380V ±15% 50HZ ±5%
2、額度輸出電壓：0～800kV（AC有效值）及以下
3、輸出頻率：20～300Hz
4、諧振電壓波形：正弦波,波形畸變率≤1.0%
5、最大試驗容量：1000KVA及其以下
6、滿負載工作時間：連續工作時間60min
7、品質因素：30～90
8、頻率調節靈敏度： 0.1Hz，不穩定度≤0.05%
ACCEXP-DFXZ產品配置及適用范圍：
ACCEXP-DFXZ產品特性:
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相 220V或是三相380V輸入電源通用，方便現場取電。
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
ACCEXP-DFXZ產品參數技術參數：
1、工作電源：220V/380V ±15% 50HZ ±5%
2、額度輸出電壓：0～800kV（AC有效值）及以下
3、輸出頻率：20～300Hz
4、諧振電壓波形：正弦波,波形畸變率≤1.0%
5、最大試驗容量：1000KVA及其以下
6、滿負載工作時間：連續工作時間60min
7、品質因素：30～90
8、頻率調節靈敏度： 0.1Hz，不穩定度≤0.05%
ACCEXP-DFXZ產品配置及適用范圍：
| 產品型號名稱 | 適用范圍（10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz） | ||||
| 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 | |
| DFXZ-50/50/25 | 3kW | 25kV/1A二臺 | 3kVA | 50kV | 1000kVA及以下10kV電力變 |
| 10kV開關、母線、PT、CT等 | |||||
| 10kV（300mm2）電纜≤1.0km | |||||
| DFXZ-108/108/27 | 5kW | 27kV/1A四臺 | 5kVA | 110kV | 31500kVA及以下35kV電力變 |
| 35kV開關、母線、PT、CT等 | |||||
| 10kV（300mm2）電纜2km | |||||
| 35kV （300mm2）電纜0.5km | |||||
| DFXZ-200/200/50 | 10kW | 50kV/1A四臺 | 10kVA | 200kV | 50000kVA及以下110kV電力變 |
| 110kVGIS、PT、CT等（預防性試驗） | |||||
| 35kV（300mm2）電纜≤1.0km | |||||
| 10kV （300mm2）電纜≤2.0km | |||||
| DFXZ-270/270/45 | 15kW | 45kV/1A六臺 | 15kVA | 300kV | 50000kVA及以下110kV電力變 |
| 110kVGIS、PT、CT等 | |||||
| 35kV（300mm2)電纜≤1.2km | |||||
| 10kV （300mm2)電纜≤3.0km | |||||
| DFXZ-800/400/50 | 30kW | 50kV/2A八臺 | 30kVA | 400kV | 80000kVA及以下220kV電力變 |
| 100kV/2A四臺 | 30kA | 50000kVA及以下110kV電力變 | |||
| 110kV/220kVGIS、PT、CT等 | |||||
| 35kV（300mm2）電纜≤2.0km | |||||
| 110kV （300mm2）電纜≤0.7km | |||||
| DFXZ-1600/800/200 | 60kW | 200kV/2A四臺 | 60kVA | 800kV | 80000kVA及以下220kV電力變 |
| 50000kVA及以下110kV電力變 | |||||
| 500kVGIS、PT、CT等 | |||||
| 220kV開關、GIS、PT、CT等 | |||||
| 110kV（400mm2）電纜≤1.5km | |||||
| 220kV （400mm2）電纜≤1.0km | |||||
