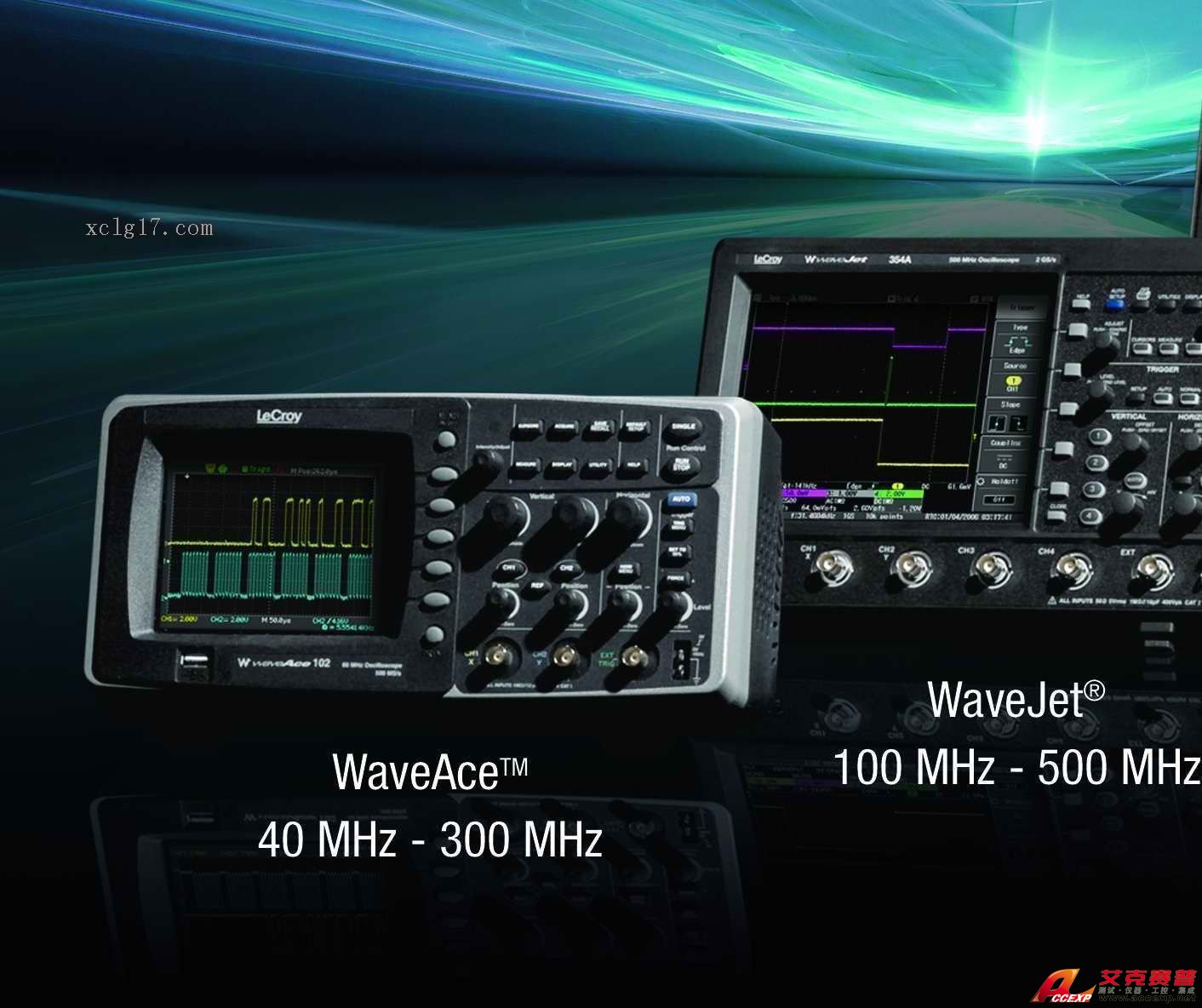

力科waveace 224數字示波器
名稱：示波器
品牌：
型號：
簡介：力科waveace 224數字示波器產品介紹： 60 MHz、100 MHz、200 MHz和300 MHz 的帶寬 高達2 GS/s 的采樣率長波形存儲器 －4 kpts/Ch或9 kpts/Ch (通道復用時18 kpts) 高級觸發邊...
申請服務
- 產品介紹
力科waveace 224數字示波器產品介紹：
60 MHz、100 MHz、200 MHz和300 MHz 的帶寬
高達2 GS/s 的采樣率長波形存儲器
－4 kpts/Ch或9 kpts/Ch (通道復用時18 kpts)
高級觸發—邊沿、脈寬、視頻、斜坡(上升時間)
所有型號均配有5.7"彩色顯示器
32 種自動測量
多語言用戶界面和上下文相關幫助
大型內置波形和設置存儲器
4 種運算函數加FFT
USB主機和設備連接，用于打印機、存儲棒和PC 遠程控制
技術特性：
數字濾波器
WaveAce 每條通道上都提供了數字濾波功能。低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器允許您只隔離想要查看的頻率。
觸發
邊沿觸發并不總是每個信號的最佳選擇。除基本邊沿觸發外，WaveAce還提供了一系列觸發功能，包括脈寬觸發、視頻觸發和斜坡(上升時間)觸發。
自動測量
WaveAce 標配32 種自動測量，簡化了您的工作方式。它可以顯示多達4個測量，而不會使波形顯示畫面顯得擁擠；還可以使用測量儀表板，一次顯示全部32個測量。各種高級定時參數可以洞察兩個不同信號之間的關系。
波形數學運算
WaveAce 提供了五種數學函數，包括加、減、乘、除和FFT。FFT功能可以選擇四個窗口和兩個不同的垂直標度。
連接能力
WaveAce 在前面板上提供了一個USB 主機端口，用來把屏幕圖、波形和設置保存到U 盤上。它在后面板上提供了一個USB設備端口，可以連接PC 或PictBridge 打印機。EasyScope 軟件可以通過USB 或RS-232 全面訪問示波器的顯示、測量、波形數據和前面板控制功能，簡化了與PC 的連接和通信。
大型內存
在測試和調試過程中，在內存中保存和調用波形和設置可以節約大量的時間。WaveAce 可以把最多20 個波形、20 種設置和2 個參考波形保存到內存中。
測試通過/失敗
由于內置通過/失敗模板測試，WaveAce可以迅速識別問題，讓您知道發生的問題。可以在屏幕上顯示測試通過/失敗結果歷史。
波形序列記錄器
捕獲和重播由最多2500 個波形組成的序列，隔離在系統中導致問題的欠幅脈沖或毛刺。采集模式不同應用要求不同的采集模式。WaveAce提供了實時模式、等效時間模式、峰值檢測模式和平均模式，保證可以捕獲和顯示任何波形。
