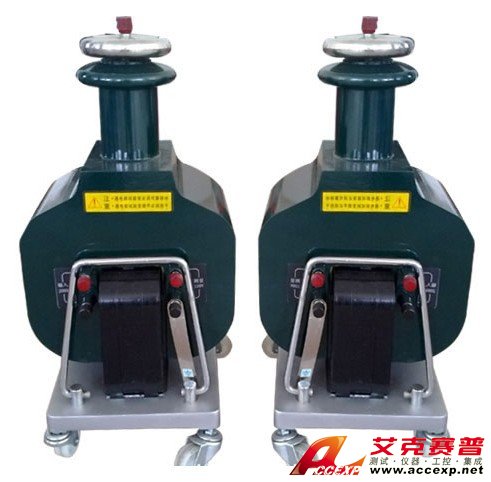

武漢超高壓 GYD 干式高電壓試驗變壓器
名稱：變壓器
品牌：
型號：
簡介：一、武漢超高壓 GYD 干式高電壓試驗變壓器 概述： GYD干式高電壓試驗變壓器是檢測電氣設備性能的重要項目之一。它廣泛適用于電力系統、農電、鐵路、油田、變電站、發（水）電廠及廠礦企業、大專中院校科研單位高壓試驗室。該產品對各種電氣設備、電...
申請服務
- 產品介紹
一、武漢超高壓 GYD 干式高電壓試驗變壓器 概述：
GYD干式高電壓試驗變壓器是檢測電氣設備性能的重要項目之一。它廣泛適用于電力系統、農電、鐵路、油田、變電站、發（水）電廠及廠礦企業、大專中院?？蒲袉挝桓邏涸囼炇摇Ｔ摦a品對各種電氣設備、電氣元件、絕緣材料等進行絕緣強度試驗，考核產品絕緣水平、發生現試品的絕緣缺陷、衡量產品的絕緣材料承受內部和外部過電壓的能力。
本系列干式高壓試驗變壓器，采用先進的絕緣材料和優質磁性合金材料，環氧真空澆注及CD型鐵芯的新工藝制造而成。和同類產品油浸式變壓器相比，具有防潮、耐塵、難燃、低損耗、低噪音的特性，在質量上提高了絕緣強度，能承受短路沖擊電流而不致損壞設備的能力。其產品體積小、重量輕、造型美觀、性能穩定，現場實地操作試驗攜帶方便等優點，是目前國內更新換代的新型交直流兩用高壓試驗變壓器。該產品經國家高電壓計量站中心檢測，性能符合ZBK41006-89標準要求。
二、超高壓 GYD 試驗變壓器 技術指標
1． 空載損耗：0．15～0．35％
2． 阻抗電壓：4．５～８％
3． 輸出電壓波形：正弦波
4． 表面溫升：〈５５℃
三、 技術參數：
GYD干式高電壓試驗變壓器是檢測電氣設備性能的重要項目之一。它廣泛適用于電力系統、農電、鐵路、油田、變電站、發（水）電廠及廠礦企業、大專中院?？蒲袉挝桓邏涸囼炇摇Ｔ摦a品對各種電氣設備、電氣元件、絕緣材料等進行絕緣強度試驗，考核產品絕緣水平、發生現試品的絕緣缺陷、衡量產品的絕緣材料承受內部和外部過電壓的能力。
本系列干式高壓試驗變壓器，采用先進的絕緣材料和優質磁性合金材料，環氧真空澆注及CD型鐵芯的新工藝制造而成。和同類產品油浸式變壓器相比，具有防潮、耐塵、難燃、低損耗、低噪音的特性，在質量上提高了絕緣強度，能承受短路沖擊電流而不致損壞設備的能力。其產品體積小、重量輕、造型美觀、性能穩定，現場實地操作試驗攜帶方便等優點，是目前國內更新換代的新型交直流兩用高壓試驗變壓器。該產品經國家高電壓計量站中心檢測，性能符合ZBK41006-89標準要求。
二、超高壓 GYD 試驗變壓器 技術指標
1． 空載損耗：0．15～0．35％
2． 阻抗電壓：4．５～８％
3． 輸出電壓波形：正弦波
4． 表面溫升：〈５５℃
三、 技術參數：
| 型 號 | 規 格 | 輸入電壓（V） | 輸出電壓（kV） | 容量（kVA） | 輸出電流（mA） | 輸出直流電壓(KV) | 最大外徑尺寸(mm) | 重量(kg) |
| GYD-2/50 | 交 流 | 200 | 50 | 2 | 40 | 70 | 200×195×500 | 19 |
| GYD-3/50 | 交 流 | 3 | 60 | 200×195×500 | 25 | |||
| GYD-5/50 | 交 流 | 5 | 100 | 200×195×500 | 32 | |||
| GYD-10/50 | 交 流 | 10 | 200 | 200×195×500 | 61 | |||
| GYD-20/50 | 交 流 | 20 | 400 | 200×195×500 | 80 | |||
| GYD（C）-3/50 | 交流串激 | 100 | 3 | 60 | 140 | 200×195×500 | 27 | |
| GYD（C）-6/50 | 交流串激 | 6 | 120 | 200×195×500 | 35 | |||
| GYD-10/50 | 交 流 | 50 | 10 | 200 | 70 | 380×290×500 | 68 | |
| GYD-20/50 | 交 流 | 50 | 20 | 400 | 70 | 380×290×800 | 82 | |
| GYD-5/100 | 交流 | 200 | 100 | 5 | 60 | 140 | 380×290×800 | 50 |
| GYD-10/100 | 交流 | 100 | 10 | 100 | 140 | 380×290×1000 | 60 | |
| GYD-15/100 | 交流 | 100 | 15 | 150 | 140 | 380×290×1000 | 90 |
