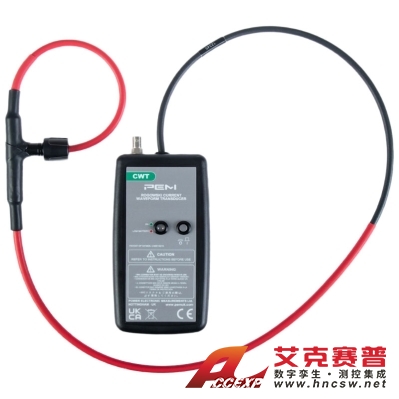

PEM CWT | CWTLF系列羅氏線圈 電流探頭傳感器
名稱：儀器附件及傳感器
品牌：PEM
型號：CWTLF系列
簡介：PEM CWT | CWTLF系列羅氏線圈 電流探頭傳感器是一種靈活的夾式羅氏探頭，具有擴展的低頻帶寬。這使得它非常適合工頻和諧波電流分析、測量長持續時間脈沖或測量頻率分量?jī)H為幾赫茲的大大小故障電流。PEM CWT | CWTLF系列羅氏線...
申請服務
- 產品介紹
PEM CWT | CWTLF系列羅氏線圈 電流探頭傳感器是一種靈活的夾式羅氏探頭，具有擴展的低頻帶寬。這使得它非常適合工頻和諧波電流分析、測量長持續時間脈沖或測量頻率分量?jī)H為幾赫茲的大大小故障電流。
PEM CWT | CWTLF系列羅氏線圈 電流探頭傳感器針對低頻測量進行了優化的寬帶交流電流探頭，具有 BNC 輸出，可連接到大多數類型的示波器或數據采集設備。
PEM CWT | CWTLF系列主要特點
從亞赫茲到> 100kHz 的可預測相位響應。
低壓低失真，用于測量長電流脈沖。
高頻工作到 MHz。
額定電流從 300A pk 到 300kA pk。
標準線圈長度（周長）為 300 毫米至 1000 毫米，但更長的線圈長度也隨時可用。
線圈絕緣10kV峰值。
靜電屏蔽羅氏線圈可衰減來自 50/60Hz 電壓源和快速電壓瞬變的干擾。
PEM CWT | CWTLF系列應用
工頻 50/60Hz 測量和高階諧波
測量極低頻率的大電流，例如電機/發電機故障或短路電流。與電流互感器相比，低頻時沒有降額。
脈沖電流和具有更長持續時間脈沖的脈沖功率測量。
在存在大直流電流的情況下測量小交流電流（例如，監控電容器紋波）。
測量難以到達的導體（例如緊密封裝的母線）中的電流。
標準與合規性
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032 標準
PEM Ltd 已通過 ISO9001：2015 標準認證
PEM CWT | CWTLF系列產品型號
| 型號 | 靈敏度(mV/A) | 峰值電流 (A) | 噪聲 (mVp-p) | 衰減(%/ms) | 低頻帶寬(-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz | 高頻帶寬 (-3dB)MHz_1 |
| 300mm線圈 | 700mm線圈 | |||||||
| CWTLF/1 | 20 | 300 | 15 | 0.47 | 0.5 | 2.5 | 1.6 | 0.75 |
| CWTLF/3 | 10 | 600 | 15 | 0.24 | 0.25 | 5 | 1.6 | 0.75 |
| CWTLF/6 | 5 | 1.2k | 15 | 0.19 | 0.2 | 10 | 1.6 | 0.75 |
| CWTLF/15 | 2 | 3.0k | 15 | 0.09 | 0.1 | 11 | 1.6 | 0.75 |
| CWTLF/30 | 1 | 6.0k | 15 | 0.045 | 0.05 | 11 | 1.6 | 0.75 |
| CWTLF/60 | 0.5 | 12.0k | 15 | 0.018 | 0.02 | 11 | 1.6 | 0.75 |
| CWTLF/150 | 0.2 | 30.0k | 15 | 0.009 | 0.01 | 20 | 3.2 | 1.5 |
| CWTLF/300 | 0.1 | 60.0k | 10 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/600 | 0.05 | 120.0k | 5 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/1500 | 0.02 | 300.0k | 4 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
DI/DT 額定值
這些是“絕對最大 di/dt 額定值”，不得超過該值。
| 類型 | 絕對最大峰值 di/dt | 絕對最大rms di/dt |
| CWTLF/1 至 CWTLF/60 | 11kA/μs | 0.8kA/μs |
| CWTLF/150及以上 | 20kA/μs | 0.8kA/μs |
PEM CWT | CWTLF系列技術規格
輸出
±6V pk 對應于≥ 100kΩ 的“峰值電流”（推薦例如 DC1MΩ 示波器）。
不建議將CWTLF用于驅動50Ω負載
準確性
校準至 ±0.2% 讀數，羅氏線圈環路中的導體中心。
線圈中的導體位置（對于直徑為 10 毫米的導體）通常為 ±1% 讀數。
線性度（電流大小）0.05% 讀數。
直流偏移
25°C 時最大 ±3mV
溫度
線圈和電纜 -20°C 至 +100°C
積分器電子設備 0°C 至 +40°C
線圈電壓
10kV pk -- 對地安全峰值工作電壓。
額定值通過 15kV rms、50Hz、60 秒耐壓測試確定。
CWTLF 線圈包括一個可拆卸的硅膠套管，可提供額外的堅固機械保護。
電纜長度
1m、2.5m 或 4m（從線圈到電子設備的電纜長度）。
（可根據要求提供更長的電纜）。
線圈長度
300 毫米、500 毫米、700 毫米或 1000 毫米。
（可根據要求提供更長的線圈）。
電池選項
B
堿性電池 -- 4 節 1.5V AA 堿性電池。
外部電源適配器斷開電池并為設備供電。R
可充電電池 -- 4 節 1.2V 鎳氫電池。
外部電源適配器涓流為電池充電并為設備供電。
產品尺寸
