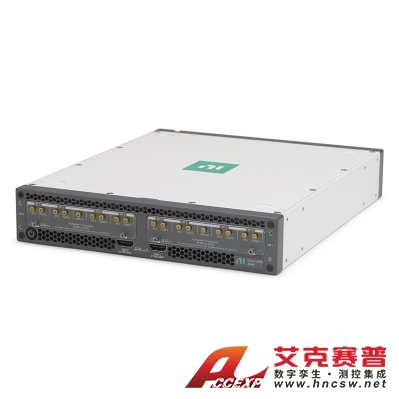

美國NI USRP X440 （8 TX 和 8 RX，1.6 GHZ 帶寬，30 MHZ 至 4 GHZ SDR，GPSDO）
名稱：其他儀器與工具
品牌：
型號：
簡介：概述Ettus USRP X440 是一款 USRP 軟件定義無線電 （SDR） 設備，可幫助您集成硬件和軟件，以對高性能、多通道、寬帶信號生成和分析系統進行原型設計。該 SDR 具有 8 個 TX 和 8 個 RX 通道，采用直接采樣收發...
申請服務
- 產品介紹
概述
Ettus USRP X440 是一款 USRP 軟件定義無線電 （SDR） 設備，可幫助您集成硬件和軟件，以對高性能、多通道、寬帶信號生成和分析系統進行原型設計。該 SDR 具有 8 個 TX 和 8 個 RX 通道，采用直接采樣收發器架構。它還具有 Xilinx Zynq UltraScale+ RFSoC 和可編程 FPGA，支持開源 UHD 和 RFNoC 工具流，用于集成外部上變頻和下變頻、濾波和放大前端。憑借這些功能，Ettus USRP X440 具有適用于雷達、電子戰、衛星通信和毫米波開發和原型設計等應用的 IF 和處理性能。此外，Ettus USRP X440 還包括一個 GPS 約束的 10 MHz 烤箱控制晶體振蕩器 （OCXO） 參考時鐘，可提高頻率精度和同步性。
雙速率
Ettus USRP X440 支持同時以兩種不同的主時鐘速率運行。由于 USRP X440 的直接采樣架構，TX 和 RX 信號受奈奎斯特區及其邊界的影響。通過對兩個無線電使用不同的速率，一個可以縮小另一個的奈奎斯特差距。
特征
射頻特性：
前端：巴倫耦合 MMPX
中頻范圍：30 MHz – 4 GHz*
帶寬：高達 1.6 GHz*/通道，總計 3.2 GHz
直接采樣：靈活高達 4 GSps
通道數：8（Tx/Rx或TRX）
相位相干性：是（基于樣本）
相位穩定性（器件內）：< 1° RMS
相位穩定性（器件到器件）：< 2° RMS
相位重復性（器件內）：< 3° 峰峰值
發射輸出電平：< 0 dBm 滿量程
接收輸入電平：10 dBm滿量程
數字功能：
Xilinx Zynq UltraScale+ RFSoC ZU28DR-2
內置四核 ARM 處理器
流接口：通過 QSFP28 的雙 100 GEth
同步：10 MHz / PPS，GPSDO，IF
軟件：開源（GNU Radio、RFNoC、UHD）
GPIO，通過UHD API或FPGA進行前端控制
2 個 12 通道，通過 HDMI，支持 SPI 協議
