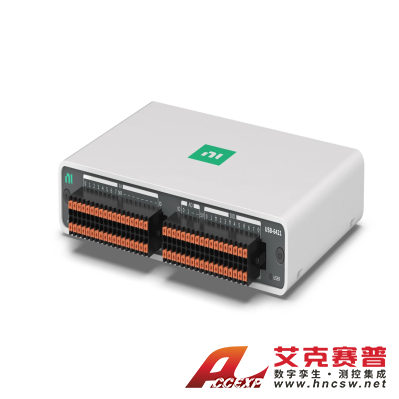

NI mioDAQ USB數據采集設備USB-6421
名稱：其他儀器與工具
品牌：
型號：
簡介：NI mioDAQ USB數據采集設備，可實現20位分辨率、±10 V的高精度測量，并提供同步采樣、±10 V輸出通道以及多種數字I/O和計數器/定時器通道，以構建靈活的高性能測試系統。該硬件專為桌面設計，但足夠堅固，USB Type-C ...
申請服務
- 產品介紹
NI mioDAQ USB數據采集設備，可實現20位分辨率、±10 V的高精度測量，并提供同步采樣、±10 V輸出通道以及多種數字I/O和計數器/定時器通道，以構建靈活的高性能測試系統。該硬件專為桌面設計，但足夠堅固，USB Type-C 連接簡化了設置并提高了工程團隊的可訪問性，可用于全自動測試臺，具有多達32個模擬輸入通道、4個高速模擬輸出、16條靈活的數字線路、4個計數器，每秒可同時提供100萬個樣本，并保證2年和10年校準周期的規格。
一、USB-6421(成本最低)
16位
250 kS/s（最大速率：1個通道）
16/8 AI (單端/差分)
2 AO
16 DIO
USB-6421是一款USBC型總線供電mioDAQ設備，具有模擬I/O、數字V0和4個計數器。它具有模擬輸入通道和模擬輸出通道，模擬輸入通道具有±200mV至±10 V的四個輸入范圍設置，模擬輸出通道可輸出+10V，更新速率為250 kS/s/ch。此外，USB-6421數字I/O通道可用作靜態輸入或輸出通道、高達10 MHz的硬件定時通道，或四個板載計數器的觸發、時鐘或I/O。USB-6421還支持NI的免費數據采集軟件FlexLoggerLite，并包含用于LabVIEW、Python.C/C++等的文檔API和范例。
編輯搜圖
二、NI mioDAQ用途
mioDAQ具有±10 V輸入和輸出通道、TTL數字線路和NI獲得專利的計數器/定時器架構，該設備可助力工程師、研究人員和測試專業人員完成數百項任務。
1、測量：
±10 V信號（最高1 MS/s/ch）
輸出±10 V的傳感器
分流電阻的電壓降
電芯電壓（±10 V峰值電芯測量）
USB或電池供電電子設計上的電源軌
脈沖和事件計數
正交編碼器
旋轉變壓器
字符串電位器
低壓電流傳感器
2、自動執行和生成：
±10 V輸出信號
數字輸出信號
外部繼電器（帶數字線路控制）
生成脈寬調制信號
仿真?zhèn)鞲衅?信號
連接至LED
時鐘和觸發器
三、NI mioDAQ隨附軟件
免費的數據記錄軟件－NI FlexLogger? Lite
與LabVIEW無縫集成
文檔化API，帶有Python、C/C++、C#等范例程序
編輯搜圖
四、NI mioDAQ配件
每個mioDAQ設備均配備以下物品：
一根2米帶鎖定螺絲的USB-C轉USB-C線纜
帶后殼的彈簧接線端子，用于應變
NI螺絲刀
