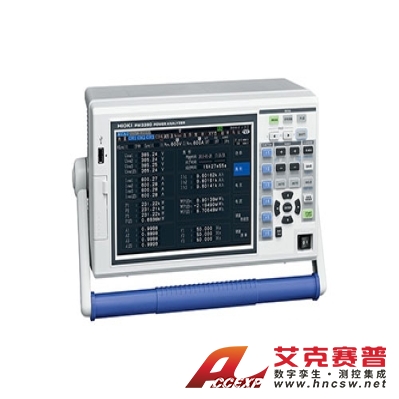

日置HIOKI PW3390 功率分析儀
名稱：其他儀器與工具
品牌：日置HIOKI
型號：PW3390
簡介：HIOKI這次發售了功率分析儀PW3390。新產品PW3390超過上一代產品3390，實現了業界最高界別的功率基本精度±0.09%，可以進行高精度的功率分析。此外，測量頻帶擴大至200kHz，而且還新增了相位補償功能。 這次發...
申請服務
- 產品介紹
HIOKI這次發售了功率分析儀PW3390。新產品PW3390超過上一代產品3390，實現了業界最高界別的功率基本精度±0.09%，可以進行高精度的功率分析。此外，測量頻帶擴大至200kHz，而且還新增了相位補償功能。
這次發售的PW3390在節能/新能源相關的電氣設備的開發、生產、維護管理等方面將作出巨大貢獻。
開發的背景
現在，太陽能面板、電動汽車、馬達、變頻器等節能/新能源相關的電氣設備的需求前所未有的高漲。在開發這類電氣設備時，需要改善以0.1%為單位的能源的轉換效率。
改善方案例如電動汽車（EV）和混動汽車（HEV）的馬達分析等。EV/HEV是由電池驅動馬達，同時通過變頻器有效的控制馬達。這時，分別測量電池和變頻器之間，以及變頻器和馬達之間的功率，并通過比較分析兩者功率情況，能夠掌握能源轉換效率。此外，對于測量用于太陽能發電的功率調節器的轉換效率的需求也日益增長。
進行這類測量時，正因?yàn)橛懈呔龋瑢掝l帶的要求，所以開發了兼?zhèn)溥@些必要要素的功率計。
節能、新能源領域的電氣設備開發、生產、維護管理
電池、馬達、變頻器、太陽能面板、功率控制器、電動汽車、空調等
PW3390的特點
1.實現功率基本精度±0.09%
這次發售的PW3390實現了業界最高界別的功率基本精度±0.09%。上一代機型3390的功率基本精度是±0.1%，因此可以進行更高精度的功率測量。對于改善能源轉換效率方面，需要0.1%為單位的高精度測量，而這款新產品也能滿足。
2.測量頻帶擴大至200kHz
上一代機型3390的測量頻帶是150kHz，而PW3390擴大至了200kHz。
3.新增相位補償功能
為了掌握能源效率轉換的情況，需要測量變頻器輸出的功率。在此功率測量中，由于電流傳感器的相位影響造成高頻，會出現實際數值和測量值誤差較大的問題。
PW3390中采用了通過虛擬采樣進行相位補償?shù)娜录夹g(shù)。因此，能大幅降低導致相位誤差的測量誤差，更加準確的進行變頻器輸出的功率測量。
4.提供豐富的電流傳感器。最大可測量AC/DC4000A※
PW3390可以和17種不同的電流傳感器，如高精度的閉口型、鉗型和直接連接型等組合使用。能夠滿足開發現場和現場維護管理等各種測量需求。
和去年發售的傳感器單元CT9557組合，可以高精度測量如兆瓦級別的大規模發電設備中的多條線路的大電流（※通過使用傳感器單元CT9557和AC/DC電流傳感器CT6865-05或AC/DC電流探頭CT6846-05，可以使用4條配線測量最大AC/DC4000A）。
