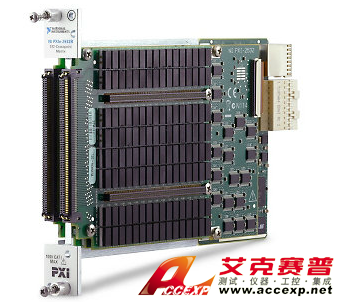

NI PXIe-2532B 矩陣開關
名稱：其他儀器與工具
品牌：
型號：
簡介：NI PXIe-2532B 矩陣開關是一款具有512個交叉點的高速矩陣開關模塊。NI PXIe-2532B 矩陣開關的3U PXI槽提供了最大規模的矩陣，NI PXIe-2532B 矩陣開關可實現PXI平臺的超高密度開關配置。NI PXIe...
申請服務
- 產品介紹
NI PXIe-2532B 矩陣開關是一款具有512個交叉點的高速矩陣開關模塊。NI PXIe-2532B 矩陣開關的3U PXI槽提供了最大規模的矩陣，NI PXIe-2532B 矩陣開關可實現PXI平臺的超高密度開關配置。NI PXIe-2532B 矩陣開關模塊還可在單機箱中創建4x2176或8x1088的1線矩陣，甚至可通過多機箱解決方案實現更大型的配置，因而是高通道數自動化測試配置的理想選擇。PXIe-2532B 矩陣開關使用體積輕巧的舌簧繼電器，其切換速度達2000次/秒并能與儀器同步運行，因而可為信號達100 VDC/100 Vp或0.5 A的測試系統提供最大的處理能力。
將信號連接至PXIe-2535B
PXIe-2532B 矩陣開關有若干個附件選件可供選擇。 如果要將任意信號連接至PXIe-2532B 矩陣開關模塊，則需使用TB-264xB前置式接線盒。 這些接線盒通過帶狀電纜頭提供信號連接。另外還有一套由4條“列”電纜和1條“行”電纜組成的選件可用于連接。 對于偏好螺栓接線端連接的用戶，SCB-264X螺栓接線端斷路器附件可通過單個TB-264xB前置式接線盒連接至帶狀電纜的另一端。
將信號連接至PXIe-2535B
PXIe-2532B 矩陣開關有若干個附件選件可供選擇。 如果要將任意信號連接至PXIe-2532B 矩陣開關模塊，則需使用TB-264xB前置式接線盒。 這些接線盒通過帶狀電纜頭提供信號連接。另外還有一套由4條“列”電纜和1條“行”電纜組成的選件可用于連接。 對于偏好螺栓接線端連接的用戶，SCB-264X螺栓接線端斷路器附件可通過單個TB-264xB前置式接線盒連接至帶狀電纜的另一端。
通過行式連接實現列擴展
如果需要比標準PXIe-2532B 矩陣開關配置更大規模的矩陣，則可使用R1616列擴展電纜(Column Expansion Cable)，通過TB-264xB接線盒互連兩個PXIe-2532B的行矩陣。 例如，用戶可以通過兩個PXIe-2532B、兩個TB-2640B和在TB-2640B之間互連的R1616列擴展電纜創建一個4x256的1線矩陣。
Switch Executive開關管理軟件
Switch Executive是一款智能開關管理與路由軟件。 借助該軟件，您可以交互地配置和命名開關模塊、外部連接和信號路由，從而提高開發效率。 結合TestStand、LabVIEW和Measurement Studio進行開關編程還可提高測試編碼的復用性和系統性能。 總之，Switch Executive簡化了開關系統的配置、提高了測試性能、降低了測試成本。 長沙艾克賽普儀器設備有限公司作為NI國家儀器湖南區域的總代理，以下為長沙艾克賽普儀器設備有限公司為您簡單介紹PXIe-2532B 矩陣開關的技術參數及產品特點，如果您想對PXIe-2532B 矩陣開關有更多的了解，歡迎致電長沙艾克賽普儀器設備有限公司，聯系電話：0731-84284278 84284378。更多產品信息歡迎點擊：www.sh-zhiyue.com。長沙艾克賽普儀器設備有限公司。
NI PXIe-2532B 矩陣開關產品特點：
NI PXIe-2532B 矩陣開關單個3U PXI插槽內包含了512交叉點矩陣開關配置
NI PXIe-2532B 矩陣開關V高達100 VDC/100 Vp或500 mA
NI PXIe-2532B 矩陣開關4x128、8x64以及16x32 (單線)與4x64、8x32和16x16 (2線)矩陣配置
NI PXIe-2532B 矩陣開關16個2x16單線接線盒可實現自定義配置
NI PXIe-2532B 矩陣開關2,000個交叉點/秒
NI PXIe-2532B 矩陣開關兼容Switch Executive軟件，實現更高效的代碼開發和維護
